异地控制电路图-电动机正反转自锁电路图

时间:2016-01-09 17:16来源:未知 作者:admin 点击:
异地控制电路图-电动机正反转自锁电路图
实现方法:所有的停止按钮串联,所有的启动按钮并联,即可实现一台电动机的异地控制。

  按下甲地的SB2或乙地的SB4,KM通电并自锁,电机启动。按下甲地的SB1或乙地的SB3,KM断电,电机停止。)

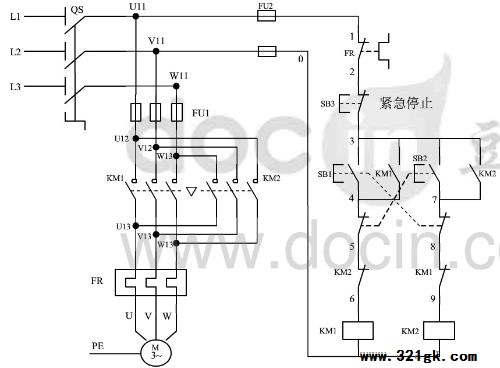

电动机正反转自锁电路图

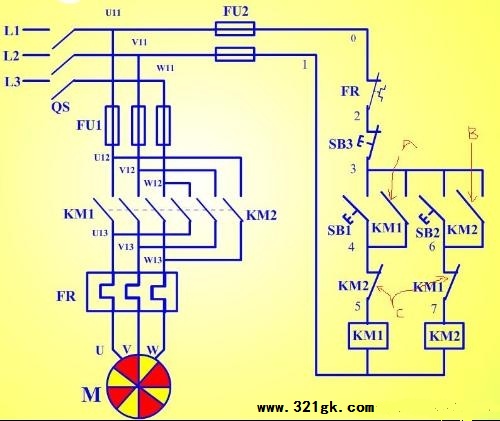

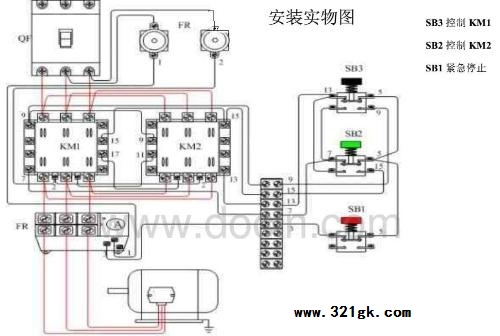

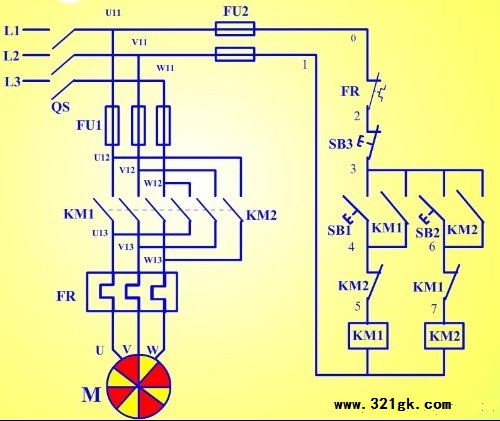

每个图都有自锁功能,也能达到正反转达到你所说的电机正反转自锁控制电路;这几个图所不同的就在于它的互锁能功不一样而已:前图只有接触器单重互锁;而后图具有按钮和接触器双重互锁。
