酒店插卡取电的原理是什么 插卡取电开关原理接线图

时间:2017-03-30 15:45来源:未知 作者:admin 点击:
酒店插卡取电的原理是什么,入住酒店只需用房卡一插就有电,原理是什么呢?只是一张塑料片不能导电的啊。 插卡取电原理:一般插卡取电开关都有三部分电路组成:高低压电源转换
酒店插卡取电的原理是什么,入住酒店只需用房卡一插就有电,原理是什么呢?只是一张塑料片不能导电的啊。

插卡取电原理:一般插卡取电开关都有三部分电路组成:高低压电源转换部分、识别卡部分和输出部分。其中电源的转换由多种方式,如开关电源式、阻容降压式、变压器式等。
高低压转换部分将交流电通过整流降压为直流,经低压电源供给识别部分和输出部分。
识别卡部分通过检测插入的卡是否符合预设的标准。

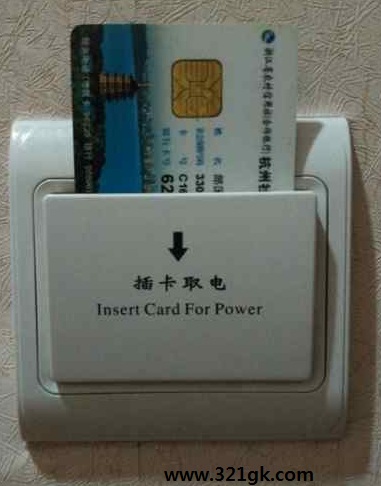

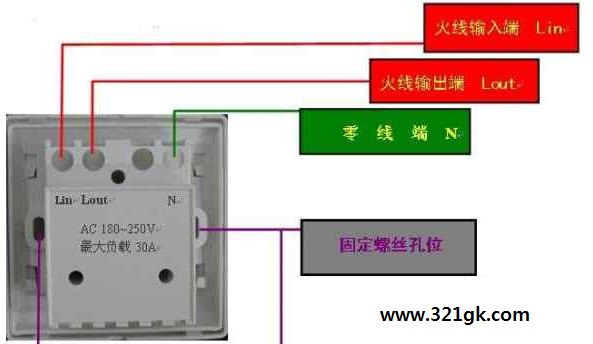

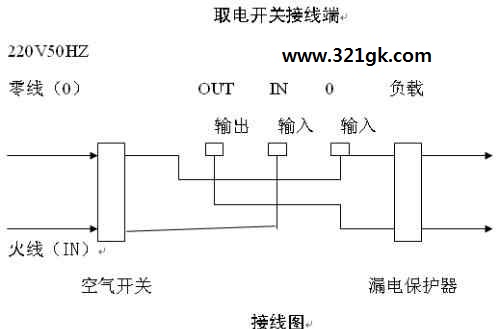

插卡取电开关接线的方法:
1、在开关上有标记,大致分两种,一种零线公用。
2、有三个接线端。Li接进线火线,Lo接出线火线,N接零线。
3、另一种四个接线端,  Li接火线进线,Ni接零线进线,Lo接火线出线,No接零线出线。
插卡取电开关,又称取电开关、节电开关、节能开关。主要是应用于酒店、宾馆。解决空房状态下,切断房间的电源。从而达到用电安全和节能。
一般插卡取电开关都有三部分电路组成:高低压电源转换部分、识别卡部分和输出部分。其中电源的转换由多种方式,如开关电源式、阻容降压式、变压器式等。输出部分得到识别卡部分的符合标准信号,接通交流电源(火线)。此部分根据不同的负载要求,有30A、40A等。
取电开关发展过程和酒店锁是同步的,因为要通过开门卡来取电,所以取电开关必须与酒店锁的门卡类型相配套。
1)机械式取电开关:早期的取电开关实际上是一个机械翘板开关,通过插入锁匙牌,将电源的两个触点导通。从而实现客人离开房间时,取出锁匙牌的同时,触点断开,切断房间电源。熟悉此原理的住店客人有时会用梳子等类似锁匙牌的硬片状物插入开关,同样能取电,所以不能根本解决用电的安全和节能。目前几乎已淘汰。
2)光电式取电开关:随着磁卡酒店锁的问世,开门、取电只需要一张磁卡,就出现了光电式取电开关。其原理为通过插卡导通或者阻断一对红外线,控制电路检测红外线的通断,通过继电器输出电源的通断。此原理的取电开关也称通用型取电开关。目前还有少数酒店使用。
3)IC卡取电开关:主要适用于通过接触式IC卡取电,主要是检测IC卡的芯片管脚,判断有无卡插入和插入的是不是IC卡来输出电源的通断。目前所占市场比例也比较少。
4)低频卡取电开关:适用于125KHz的非接触式感应卡,如EM,TEMIC,TI等感应卡,主要是检测卡的频率,是否符合125KHz来输出电源的通断。目前市场比例较大。
5) 高频卡取电开关:主要适用于13.56MHz高频感应卡,如MIFARE的S70,S50、还有国产的复旦卡等,通过识别此类卡的ID是否符合标准来输出电源的通断。目前市场应用较多。
以上5种类型都是识别开门卡的类型。
6)识别房号型取电开关:是专卡专用开关之一,通过读取开门卡内的房间地址数据,进行比较是否是该房间的卡来输出电源的通断。有少部分酒店使用。需要与酒店锁共享写卡数据。
7)识别时间型取电开关:是专卡专用开关之一,通过读取开门卡内的房间地址和时间数据进行比较是否是该房间的有效时间内的卡来输出电源的通断。少部分酒店使用。需要与酒店锁共享写卡数据。
8)网络型取电开关:通过读取开门卡的权限类型、时间等数据,上传客控系统,由客控系统执行客房用电状态。高星级酒店使用较多。需要与酒店锁共享写卡数据和客控系统共享传输协议。

电路板上有一个555集成块用来控制继电器,其工作原理是:当卡插入时,压住了一个微动开关,使555集成块工作,控制一只可控硅,接通继电器,使相线通过继电器的触点导通,供电给房间。当取出卡后,555集成电路还继续控制着电路,当一定的时间延迟之后,555集成电路不输出电压,关闭可控硅,使继电器失电,从而断开房间的电源。
