手动控制电动机手动星三角降压启动电路图

时间:2015-12-02 23:22来源:未知 作者:admin 点击:
如下图所示为两款三刀双投开关手动控制电动机星三角(Y-△)降压启动电路。电路具有设备简单,操作方便的特点。 电动机手动星三角降压启动 (a)中Q是三相电源开关,Q1是Y-△换接开
如下图所示为两款三刀双投开关手动控制电动机星三角(Y-△)降压启动电路。电路具有设备简单,操作方便的特点。

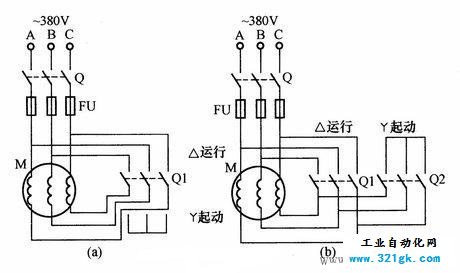

电动机手动星三角降压启动
(a)中Q是三相电源开关,Q1是Y-△换接开关。 起动时,先将Q1扳至Y侧,把定子绕组接成Y形,然后合上电源开关Q,接入三相电源,等转速接近稳定后再将Q1扳到△侧,定子绕组换成△形接线。这种起动方法被称为Y-△(星三角)降压起动。

(b)是利用两个刀开关完成Y-△降压起动的电路,当起动时合上刀开关Q2,待起动完毕后拉下起动刀开关Q2,然后再合上运行刀开关Q1。注意Q1、Q2不能同时闭合,否则将电源短路。

釆用星三角起动,电动机起动电流只有直接起动时的1/3, 但起动转矩也只有直接起动时的1/3。因此,本电路只适用于正常运转时采用三角形接法的电动机,空载或轻载情况下起动。
