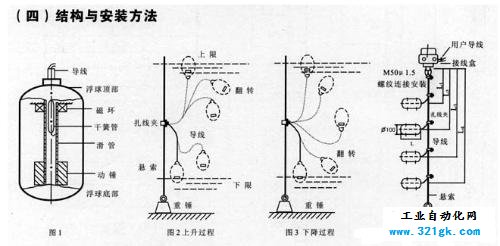

液位在下限时，浮球呈正置状态浮在水面上，浮球内的动锤脱离干簧管与磁环的区域，干簧管保持原有的一对触点断开，一对触点闭合的状态（见图2）.当液位上升到上限时浮球翻转倒置，动锤落到磁环干簧管吸合区，使磁路闭合，输出触点状态迅速转换（浮球内使用水银开关的原理相仿。）（见图3）
（三）类型说明

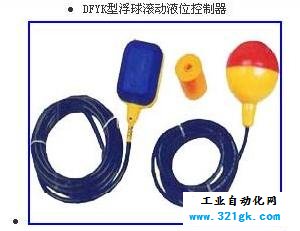

1、壳体内按被 控液体的比重加入固体填充材料，使球体的总重量略小于液体的浮力，称为重球。适用液体比重范围0.65－1.5。
2、壳体内不加固体填充材料称为“轻球”。用于控制含有杂质、悬浮物和沉淀物的液体的液位，其动作不受液体比重的影响。
