带灯带自锁开关接线图 自锁线路图详细解读

时间:2017-04-07 07:15来源:未知 作者:admin 点击:
带灯带自锁开关接线图-自锁线路图详细解读

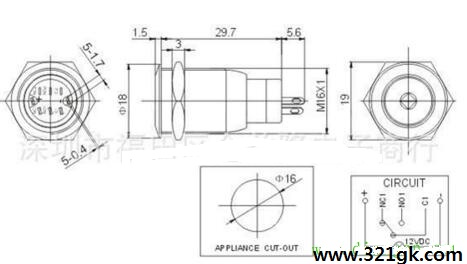

+ 、-  ------ 灯的电源。因为有极性,所以这个灯应该是LED灯。
NC     ------ 常闭触点。
NO     ------ 常开触点。
C        ------ 公共静触点。
如果不需要指示灯亮,火线接C,零线通过负载接NO就可以了。注意,零线不能直接接到NO上!否则按下开关造成短路!
此时开关没有按下去时开关不闭合,按下去开关触点接通,电流则从C经NO、负载回到零线。

带灯带自锁开关接线图

自锁线路图详细解读

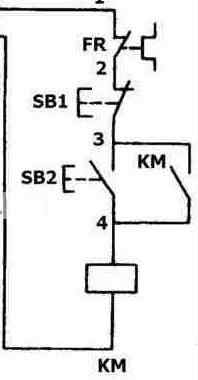

如图 , 当SB2按钮按下,接触器KM得电,右边的KM常开触点闭合,这时松开SB2按钮KM依然是闭合的,接触器依然得电,这就叫自锁。要想关闭这个电路需要按下SB1按钮,这时KM失电,KM常开触点断开。
在通常的电路中,按下开关,电路通电;松开开关,电路又断开了。
一旦按下开关,就能够自动保持持续通电,直到按下其它开关使之断路为止;这样的电路,称为自锁电路。

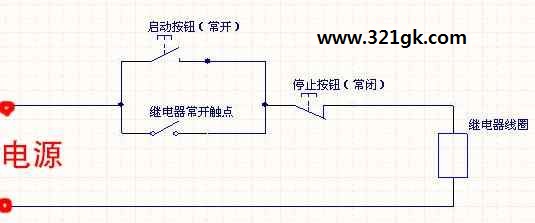

如上图是一个最简单的继电器自锁电路。
按下启动按钮,电源通过启动按钮-停止按钮-继电器线圈-构成回路。
继电器线圈通电后,上图中继电器常开触点吸合,电源通过继电器常开触点-停止按钮-继电器线圈-构成回路。
这时即就是松开了启动按钮,由于继电器常开触点吸合,所以继电器线圈仍然通电,这就构成了自锁电路。
只有按下停止按钮,继电器线圈断电,这时继电器常开触点断开,完成了一次循环。
