电气线路控制与安装电气线路最基本原理图绘制方法

电气原理图目的是便于阅读和分析控制线路，应根据结构简单、层次分明清晰的原则，采用电器元件展开形式绘制。它包括所有电器元件的导电部件和接线端子，但并不按照电器元件的实际布置位置来绘制，也不反映电器元件的实际大小。
电气原理图一般分主电路和辅助电路（控制电路）两部分。
主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件；一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。
辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小和辅助电路包括控制电路、照明电路、信号电路和保护电路。其中控制电路是由按钮、接触器和继电器的线圈及辅助触点、热继电器触点、保护电器触点等组成。
电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。
电气原理图中电器元件的布局
电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。
电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KMI、KMZ文字符号区别。
电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。
对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。
电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90o，但文字符号不可倒置。
图面区域的划分
图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。
图区编号下方的的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。

电气线路最基本原理图绘制方法

电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。
电气原理图包括:
      主电路、控制电路、保护、配电电路等几部分组成。这种图，由于它直接体现了电子电路与电气结构以及其相互间的逻辑关系，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作时情况。
      电原理图又可分为整机原理图，单元部分电路原理图，整机原理图是指所有电路集合在一起的分部电路图。
组成结构:
      电气系统图主要有电气原理图、电器布置图、电气安装接线图等，绘图软件有电气CAD、protell99、Cadence等。
      因此，电气原理图是电气系统图的一种。是根据控制线图工作原理绘制的，具有结构简单，层次分明。主要用于研究和分析电路工作原理。
      电气布置安装图主要用来表明各种电气设备在机械设备上和电气控制柜中的实际安装位置。为机械电气在控制设备的制造、安装、维护、维修提供必要的资料。
      电气安装接线图是为了进行装置、设备或成套装置的布线提供各个安装接线图项目之间电气连接的详细信息，包括连接关系，线缆种类和敷设线路。

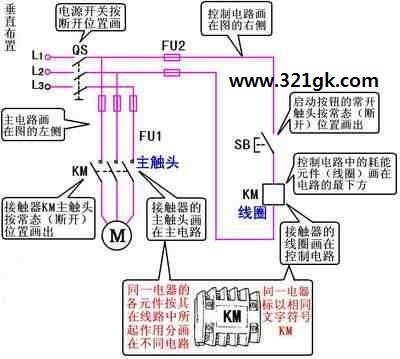

电气控制线路原理图绘制示意图
（1）电路绘制原理图一般分为电源电路、主电路、控制电路、信号电路及照明电路绘制。原路图可水平布置，也可垂直布置。水平布置时，电源电路垂直画，其他电路水平画，控制电路中的耗能元件（如接触器和断电器的线圈、信号灯、照明灯等）要画在电路的最右方。垂直布置时，电源电路水平画，其他电路垂直画，控制电路中的耗能元件要画在电路的最下方。电源电路画成水平线，三相交流电源相序L1、L2、L3由上而下排列，中线N和保护地线PE画在相线之下。直流电源则正端在上，负端在下画出。  主电路是指受电的动力装置及保护电器，它通过的是电动机的工作电流，电流较大，主电路要垂直电源电路画在原理图的左侧。控制电路是指控制主电路工作状态的电路。信号电路是指显示主电路工作状态的电路。照明电路是指实现机床设备局部照明的电路。这些电路通过的电流都较小，画原理图时，控制电路、信号电路、照明电路要依次垂直画在电路的右侧。
（2）元器件绘制 ①原理图中，各电器的触头位置都按电路未通电或电器未受外力作用时的常态位置画出。②原理图中，各电器元件不画实际的外形图。而采用国家规定的统一国标符号画出。  ③原理图中，同一电器的各元件不按它们的实际位置画在一起，而是按其在线路中所起作用分画在不同电路中，但它们的动作却是相互关联的，必须标以相同的文字符号。
  （3）电器元件布置图电器元件布置图主要是表明机械设备上所有电气设备和电器元件的实际位置，是电气控制备制造、安装和维修必不可少的技术文件。
（4）接线图接线图主要用于安装接线、线路检查、线路维修和故障处理。它表示了设备电控系充各单元和各元器件间的接线关系，并标注出所需数据，如接线端子号、连接导线参数等。实际应用中通常与电路图和位置图一起使用。 (责任编辑：admin)
