电动机启动带指示灯电路图-电动机双重联锁正反转怎样接

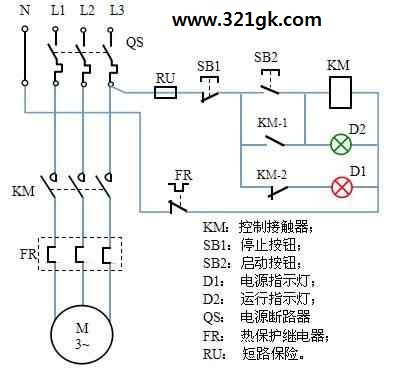

启动原理:合上电源总开关QS→电源暨停止指示灯D1亮;按下启动按钮SB2→接触器KM线圈得电吸合→kM-1辅助常开触头闭合自锁→电动机运行指示灯D2亮→KM-2辅助常闭触头断开→电源暨停止指示灯D1灭→KM主触头闭合接通电动机主回路→电动机得电运转。

停止原理:按下停止按钮SB1→接触器KM线圈失电释放→kM自锁触头释放→启动指示灯D2失电灭→KM主触头断开电动机主回路→电动机停止→电源暨停止指示灯D1亮。


电动机双重联锁正反转怎样接

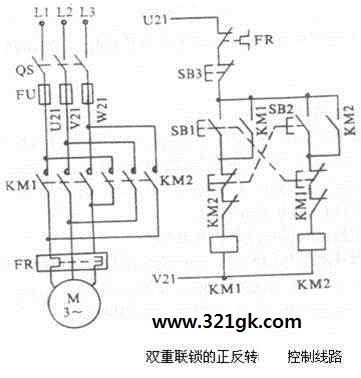

双重联锁的正反转控制线路接接:
  (1)电路组成:主电路、控制电路

  (2)主要元器件:按钮、低压断路器、交流接触器
  (3)原理分析
  正转控制:按下正转按钮SB1→接触器KM1线圈得电→KM1主触头闭合→电动机正转,同时KM1的自锁触头闭合,KM1的互锁触头断开。
  反转控制:按下反转按钮SB2→接触器KM1线圈失电→KM1的互锁触头闭合→接触器KM2线圈得电→从而KM2主触头闭合,电动机开始反转,同时KM2的自锁触头闭合,KM2的互锁触头断开。
  接触器互锁:为了避免正转和反转两个接触器同时动作造成相间短路,在两个接触器线圈所在的控制电路上加了电气联锁。即将正转接触器KM1的常闭辅助触头与反转接触器KM2的线圈串联;又将反转接触器KM2的常闭辅助触头与正转接触器KM1的线圈串联。这样,两个接触器互相制约,使得任何情况下不会出现两个线圈同时得电的状况,起到保护作用。
  按钮互锁:复合启动按钮SB1,SB2也具有电气互锁作用。SB1的常闭触头串接在KM2线圈的供电线路上,SB2的常闭触头串接在KM1线圈的供电线路上,这种互锁关系能保证一个接触器断电释放后,另一个接触器才能通电动作,从而避免因操作失误造成电源相间短路。按钮和接触器的复合互锁使电路更安全可靠。

电动机启动以后按停止开关停不下来怎么回事

电机运转后停不下来,必然是还有动力推动着它继续运转。停不下来的原因有二:
  • 惯性力。根据牛顿第一运动定律(惯性定律),简单表述为:静者永静、动者永动。当电机接通电源运转后,转子获得了能量。当电源断开后,如果没有外力作用阻止转子的旋转,它是会永远旋转下去的。但是转子轴承实际上是有磨阻力的,如果轴承的磨阻力较小,电机还可以维持转动一段时间,最后才慢慢停下来。
  • 开关有故障,没有拉断电源。用接触器或继电器控制起动的,按了停止按纽,接触器或继电器没有动作,其触点没有断开,电源继续供电提供电力,电机继续运转。如果电源真正断开了,电机长时间停不下来是不可能的。接通接触器控制线圈的回路,然后有继电器触点来保持线圈始终闭合,停止开关切断的是接触器的线圈电源。
