电动机双重联锁正反转控制工作原理 双重互锁正反转控制电路图

时间:2017-03-16 09:00来源:未知 作者:admin 点击:

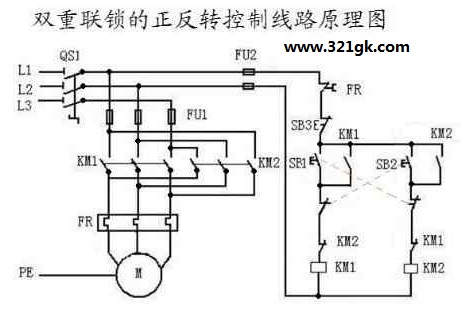

电动机双重联锁正反转控制工作原理图解-电动机双重互锁正反转控制电路图
将火线接进热继电器(FR),然后出来接入总停开关(SB3),出来一分为四条导线.
第一条导线接入正转的常开开关(SB1)出来再接入反转的常闭开关出来接入(KM2交流接触器的常闭接线端)出来接入(KM1)线圈构成回路.
第二条导线接入(KM1交流接触器的常开接线端)出来再接入反转的常闭开关出来接入(KM2交流接触器的常闭接线端)出来接入(KM1)线圈构成了自锁正转和反锁反转的回路.
第三条导线接入反转的常开开关(SB2)出来再接入正转的常闭开关出来接入(KM1交流接触器的常闭接线端)出来接入(KM2)线圈构成回路.
第四条导线接入(KM2交流接触器的常开接线端)出来再接入正转的常闭开关出来接入(KM1交流接触器的常闭接线端)出来接入(KM2)线圈构成了自锁反转和反锁正转的回路.

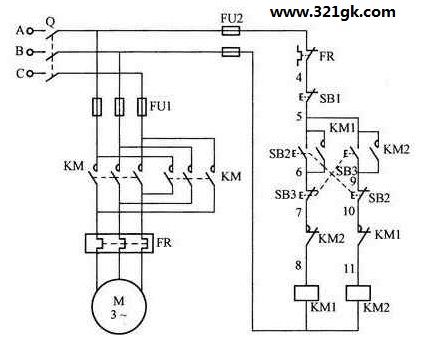

电动机双重互锁正反转控制电路图

只采用复合按钮的互锁保护是不太可靠的,实际工作中由于负载短路或大电流的长期作用,接触器的主触点有可能被强烈的电弧“烧焊”在一起;或因为接触器的机构失灵,使衔铁卡住而总是处于吸合状态。这时,如果另一个接触器正好得电吸合,就会发生电源短路故障。为此,在电路中再分别串接两接触器的常闭触点,可起到双重互锁的作用。
将(接触器互锁电动机正反转控制电路、按钮互锁的电动机正反转控制电路)中的电路图结合起来,就变成具有双重互锁的正反转控制电路。如下图所示,图中SB2和SB3均为复合按钮,合上电源开关Q,按下起动按钮SB2,其常闭触点SB2断开,使接触器KM2不得电;常开触点SB2接通,使接触器KM1得电吸合并自锁,其主触点闭合,接通电源,电动机正向起动运转。这时KM1的常闭触点KM1断开,进一步保证KM2不得电。


电动机双重互锁正反转控制电路接线图
当需要电动机反转时,按下反向按钮SB3,其常开触点SB3断开,使接触器KM1断电释放,主触点断开,切除了电动机的电源,电动机断电而慢慢停止,同时SB3的常开触点闭合,又由于KM1的常闭辅助触点恢复闭合,使得接触器KM2得电吸合并自锁,其主触点闭合,将电动机的两相电源对调,电动机反向转动。这时KM2的常闭触点断开,确保KM1断电。如果要电动机停止,只需要按下停止按钮SB1即可。

本电路特点操作方便,可直接进行正反转的操作,又安全可靠,因此广泛应用于可逆运转的各种生产机械上。
