怎么设计电子电路图电感器与电子电路图中的图形符号

设计电路图从大的方面讲一般分三步走：
　　第一步，先学会看别人的电路；
　　第二步，学会根据自己的需要修改别人的电路；
　　第三步，自己独立设计电路。
　　具体方法如下：其实任何一个复杂的电路都是由一个个小的电路模块组成的。
　　首先，先把一个小的单元电路搞懂，而这个单元电路又是由一个个元器件组成的，所以我们先把这个单元电路中元器件弄通，而掌握这些元器件无非是电流、电压、功率、工作条件等这几个参数；
　　然后把这些器件放在一个单元单元电路中根据前面说的那几个参数分析他们在电路中的作用。然后一定要多动手，建议把每个元器件都要换个参数测试一下，而且每次只能更换一个元器件，观看电路有什么变化，思考为什么会有这样的变化，然后逐渐更换所有元器件，重复以上，这样会对电路中的这些元器件有了很深刻的感悟，而且动手做过的东西是不会忘记的。
　　其次，把两个单元电路进行联调，观察调试过程出现的问题，直至调通。最后把多个单元电路进行联调，直至调通。这样由简单到复杂循序渐进地学习和掌握电路设计经验，而这些经验作为数据库会存进大脑，以后在设计电路时需要什么电路大脑就会立即跳出来曾经做过的这些电路，让电路设计起来特别轻松，游刃有余。

电感器与电子电路图中的图形符号

电感器是一种利用线圈产生的磁场阻碍电流变化以通直流、阻交流的元器件，在电子产品中主要用于分频、滤波、谐振和磁偏转等。

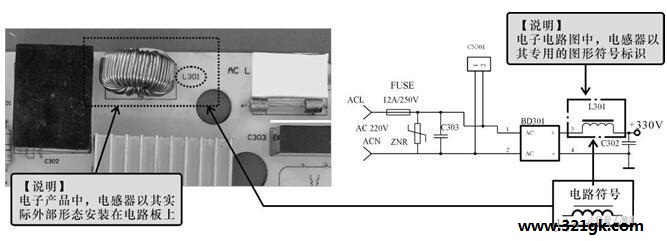

在实际电子产品或设备中，电感器以其实际的外部形态安装在各种各样的电路板上，而在对应于该电子产品或设备的电子电路图中，电感器则用专用的图形符号代替，电路板上的电感器与电子电路图中的图形符号一一对应。
如下图所示：

1、识别电感器的图形符号

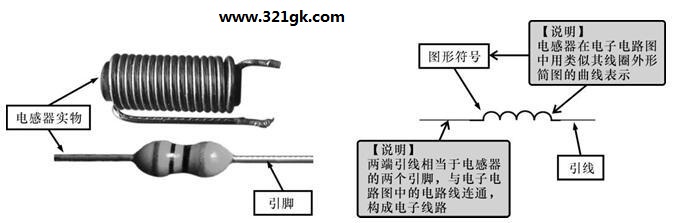

下图所示为普通电感器在电子电路图中的图形符号，又称电路符号。可以看到，它主要由几个半圆形的粗线和两根引出线构成，几个半圆形的粗线就是电感器的图形符号（相当于电感器内部线圈的外形简化图），两根引出线相当于电感器的两个引脚，由图形符号两端伸出，与电路图中的电路线连通，构成电子线路。
2、认识不同类型电感器的图形符号
在实际应用中，电感器的类型多种多样，相对应的图形符号也有所区别，因此，了解不同类型的电感器的图形符号，对准确识别出电子电路图中电感器的类型有重要意义。

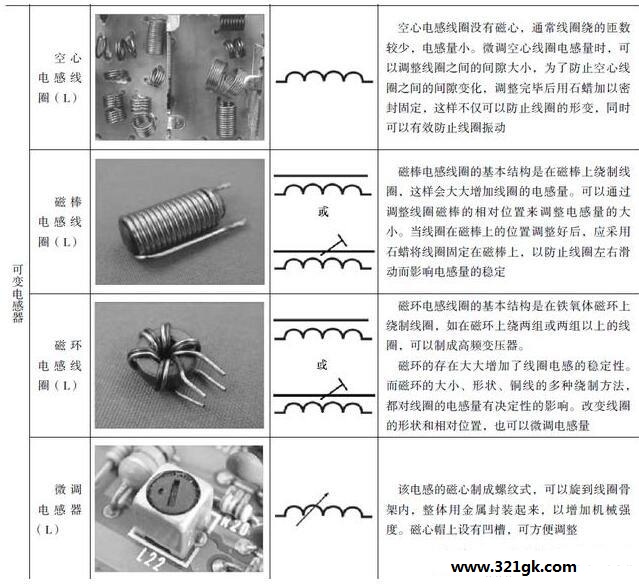

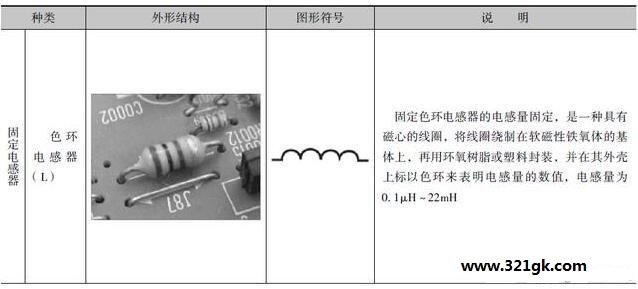

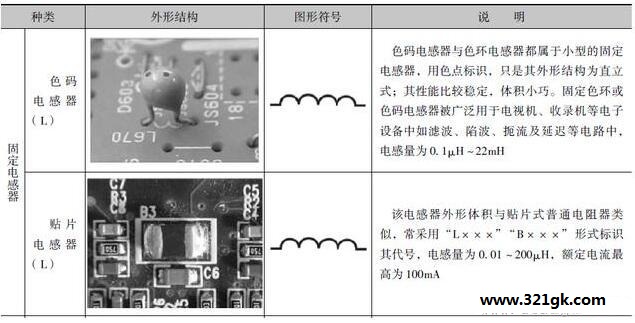

常见电感器的图形符号、外形及功能如下图

3、识别电感器的电路标识

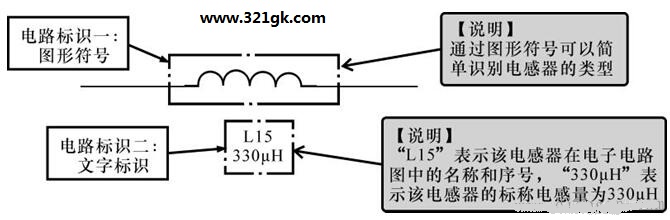

电感器在电子电路中的标识通常分为两部分，一部分是图形符号，标识电感器的类型；另一部分是字母+数字，标识该电感器在电路中的名称、序号及主要参数。

图形符号（电路符号）表明了电感器的类型，引线由图形符号两端伸出，与电路图中的电路线连通，构成电子线路；文字标识通常提供了电感器的名称、序号以及电感量等参数信息。
识读电感器的标识信息：
电感器的标识主要有“电感器名称和序号”“电感量”“允许偏差” 等相关信息。识读电感器的标识信息，对我们分析、检修电路十分重要。

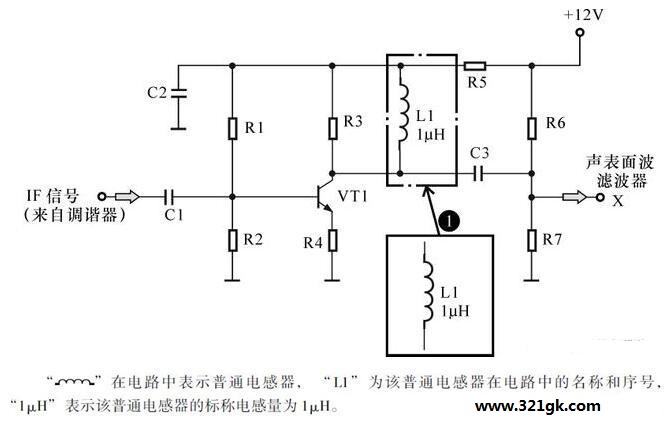

典型调谐电路中电感器的电路标识如下图

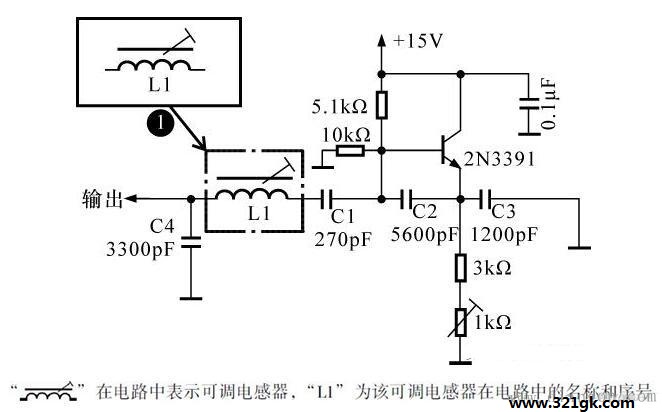

典型可调振荡器电路中电感器的电路标识如下图
