采用电压并联负反馈电路 电压并联负反馈与电流并联负反馈

时间:2017-03-11 09:12来源:未知 作者:admin 点击:
采用电压并联负反馈电路-电压并联负反馈与电流并联负反馈
 采用电压并联负反馈电路,如图,输出电压Uo=Ii*Rf。

  负反馈放大电路从输出端的取样方式可以分为电压反馈和电流反馈 从输入端的接入电路的方式可以分为串联反馈和并联反馈。 最简单的区分方法是:若输出端的反馈取样点跟输出在同一点的话就是电压反馈,不在同一点的话就是电流反馈;在输入端,如果反馈信号和输入信号接在同一输入端的话就是以电流的形式参与计算,是电流负反馈,如果反馈信号和输入信号接在放大电路的不同端子上的话,那么就是以电压形式参与运算,是电压负反馈。

电压并联负反馈与电流并联负反馈

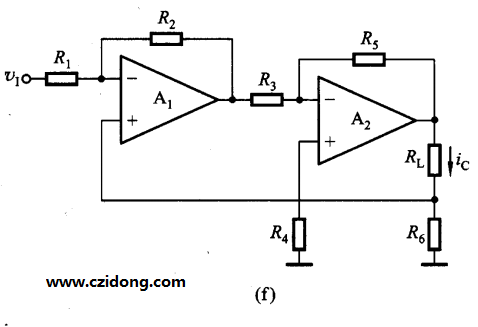

从图中分析知:R2是电压并联负反馈,R5是电压并联负反馈。而R6那一条之路的反馈确实是电流串联负反馈。首先,若从输出端直接取样,则为电压负反馈,若不是从输出端直接取样,比如在输出端串接了一个电阻(就像图中在RL和R6之间采样),在另一端取样的,就是电流负反馈;若反馈的输出端直接与信号输入端相连,则为并联负反馈,若不与信号输入端直接相连,比如你图中反馈输出端与信号输入端没有直接相连,则为串联负反馈。所以级间反馈为电流串联负反馈。
