扬声器的工作原理简而说之,是"通电导体(线圈)在磁场中受到力的作用".
详而说之,是这样的:
当交流音频电流通过扬声器的线圈(在扬声器中又叫做音圈)时,音圈中就产生了相应的磁场.这个磁场与扬声器上自带的永磁体产生的磁场产生相互作用力.于是,这个力就使音圈在扬声器的自带永磁体的磁场中随着音频电流振动起来.而扬声器的振膜和音圈是连在一起的,所以振膜也振动起来.振动就产生了与原音频信号波形相同的声音.
(以上说明都是建立在理想状态下的物理模型的基础上的)

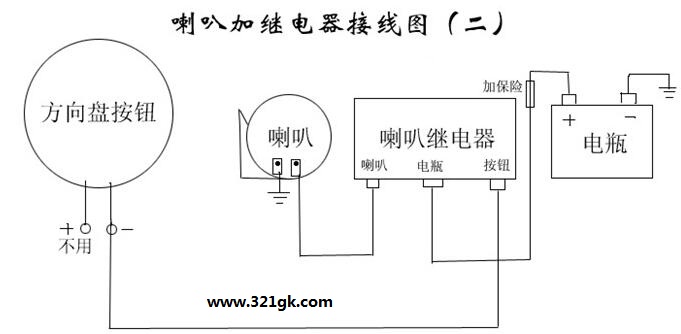

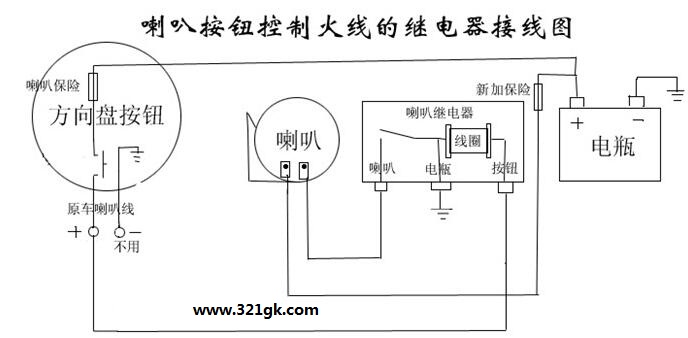

汽车喇叭继电器接线图

喇叭继电器有三个脚的，有四个脚的。

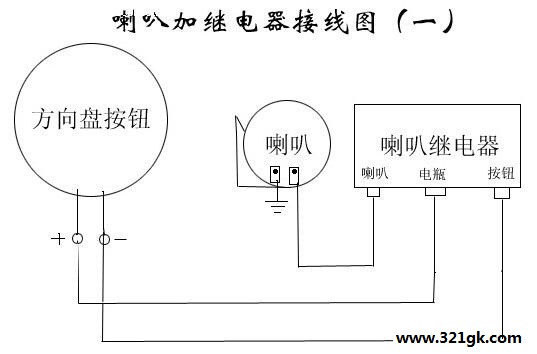

一：三个脚的：1，把喇叭上的非接地线拔下接到继电器标“按钮”的端子上，喇叭接地线不动。
            2，把继电器标“电池”的端子用一根导线接电池的正极。
            3，把继电器标“喇叭”的端子用一根导线接喇叭上另一端子。
            4，继电器外壳接地。

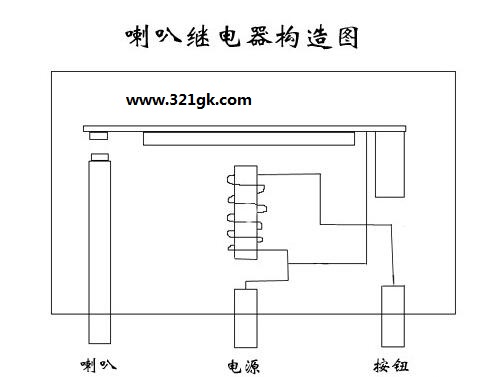

二：四个脚的：四个脚的继电器有两个大接线柱和两个小接线柱，插在继电器座上
         把任意一个大接线柱和任意一个小接线柱接一起称A点。另一个大接线柱为B点。
         另一个小接线柱为C点。
         1，把喇叭上的非接地线拔下接到继电器A点
         2，用一根导线连接电池的正极和B点

(责任编辑：admin)
