初学看电路图，先从最基本的学起，其实电路图也就像一个房子，无论盖成什么样子，始终是由一些基础部件组合而成。同理无论多么复杂的电路也是有许许多多基础电路组成。首先你要认识一些基础元件如：电阻，电感，电容，变压器等等一些元件的作用。电子知识不可能一下就懂的，好多工程师也只是在专业门口转悠。

如果你想大致懂一些的话顺着一个信号线路走，看看沿途都是什么电路。

然后逐个去慢慢理解，弄懂各个信号的作用。


电路图怎么看短路

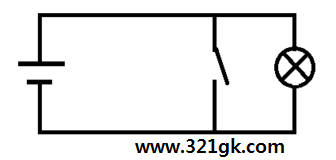

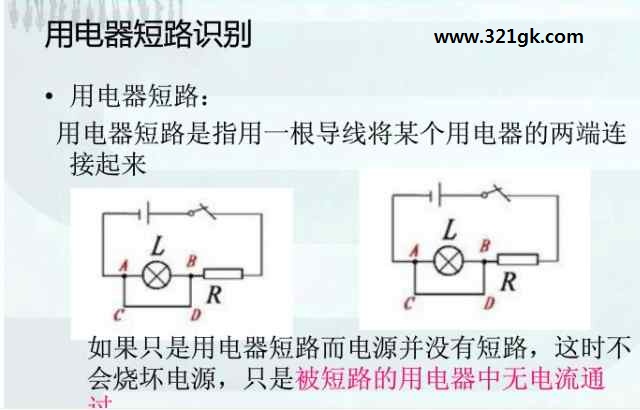

用电器短路，就是用导线将用电器的两端连接起来（注意：导线的两端之间不能有电源）

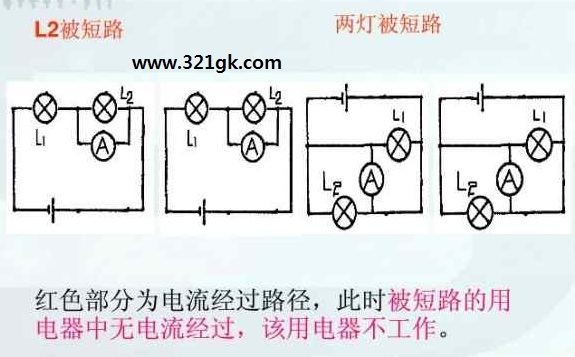

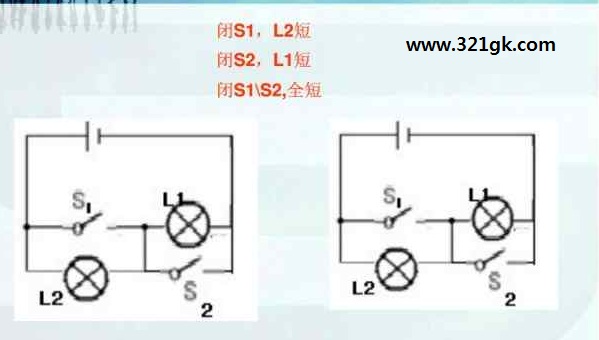

从正极一直到负极…如果其中有一条线没有电阻或者用电器的话就短路…就好像迷宫一样…电阻，用电器就器就是门……如果随便一条线可以绕过门就能回到负极就短路谁短谁两端没电压，谁断谁两端有电压,可以把所有的 除了电池外所有用电器都改写成灯泡，然后看有没有一条路是直接连接电源正负极的就可以了，都改成灯泡比较清楚 实在不行想象一下把电流比作水流，从正极流出，在导线里流动，在发现有两个出口后，优先选择阻力小的通过，则阻力大的那根导线上面的用点器被短路。 怎么判定串联和并联的电路中是否短路没有太巧的方法，多做些对应练习题就好了。.灯泡短路,电压表和电流表都不会烧坏,电流表有示数，但电压表无示数。
