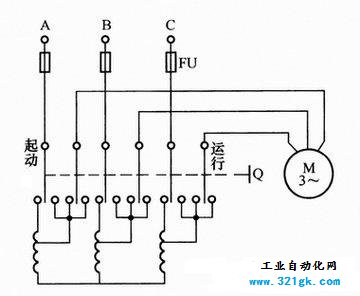

下图为笼型电动机自耦变压器手动控制起动电路。图中Q为转换开关，起动时，将开关Q扳到左侧起动位置，动机的定子绕组接到自耦变压器的二次侧，此时加在定子绕组 上的电压小于正常电压，从而减小了起动电流。等到电动机的转速升高后，再把开关Q扳到右侧运行位置，此时电动机绕组直接和三相电源相接，切除自耦变压器，使电动机全压运行。
笼型电动机自耦变压器启动手动控制电路
自耦变压器一般有三个抽头，其输出电压分别是电源电压的40%、60%、80%,可根据电动机容量与负载大小来选取。本电路对限制起动电流较明显，适用于起动转矩较大的场合。
