电子开关自锁互锁电路图 三相异步电动机互锁电路图

时间:2017-03-07 12:13来源:未知 作者:admin 点击:
电子开关自锁互锁电路图-三相异步电动机互锁电路图
自锁互锁开关在电器上使用很广泛,一般都是机械式,缺点是:体积大,易磨损,按触力大,转换速度低。电子开关可以克服上述缺点。


一.开关特点。开关的核心器件为四运放LM324,经巧妙设计,使每个运放有两重功能,电压比较器和施密特触发器。电压适用范围宽,档位可任意设计,如果加一档空档,可作为总复位,与数字电路配合时,可用同一电源,开关的输入输出电平符合数字电路的接口电平,由于运放的输入阻抗高,开关的输入电流小,可以用轻触开关.导电橡胶.薄膜开关作按键,或光、电、磁等转换信号驱动,可用三极管.可控硅.继电器等。

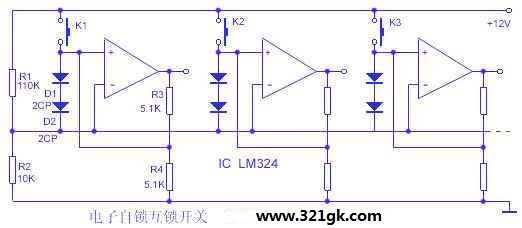

二.电路原理。每档电路相同,图中只画出三档。电阻根据电压选用,以保证开关可靠工作,尽量选用大阻值。
接通电源,R1、R2分压,为各运放反相端提供高电位,使各运放输出低电位。接通任一键,对应运放的同相端获得高电位,高于反相端1.4V(二极管压降),输出变为高断开关按键。因有R3、R4分压的反馈,同相端电位仍高于反相端,输出端维持高电位。当另一个键接通时,电路重复上述过程,同时,通过两只二极管D1.D2使所有运放的反相端电位高于R3.R4分压形成的同相端电位,所以输出端由高变低。总之,每一次按键,只有该运放输出高位,其余的都是低,这就是开关的自锁互锁功能。

三相异步电动机互锁电路图

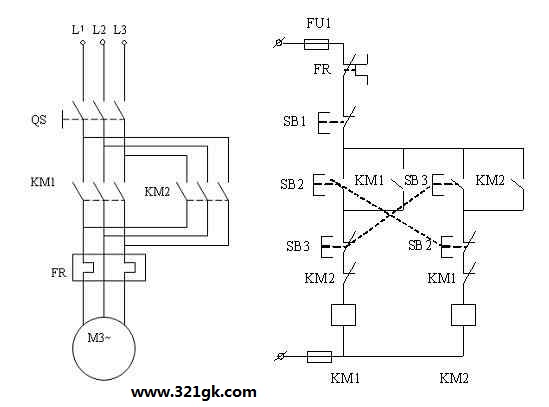

下图所示的控制线路中采用了两个接触器,即正转用接触器KM1 和反转用接触器KM2。当接触器KM1的三对主触头接通时,三相电源的相序按Ll-L2-L3接 入电动机。当接触器KM2的三对主触头接通时, 三相电源的相序按L1-la-LI接入电动机,电动 机就向相反方向转动。


电路要求接触器KMI和接触器KM2不能同 时接通电源,否则它们的主触头将同时闭合,造成、两相电源短路,为此在KM1和KM2线圈 各自支路中相互串联对方的一副动断辅助触头, 以保证接触器KM1和KM2不会同时接通电源, KM1和KM2这两副动断辅助触头在线路中所起 的作用称为互锁或联锁作用,这两副动断触头就 叫互锁触头。
接触器互锁的电机正反转控制电路动作原理与过程是:先合上电源开关QS:
正转控制:按SB2→KM1线圈通电→KM1自锁触头闭合、KM1互锁触头断开、KM1主触头闭合→电动机M运转;
反转控制:先按SB1→KM1线圈断电→KM1自锁触头断开、KM1互锁触头闭合、KM1主触头断开→电动机M断电→按下SB3→KM2线圈通电→KM2自锁触头闭合、KM2互锁触头断开、KM2主触头闭合→电动机M反转。
这种电击正反转控制接线电路的缺点是操作不方便,因为要改变电动机的转向,必须先按停止按钮SB1,再按反转按钮SB3才能使电机反转。 (责任编辑:admin)
