高压钠灯时利用高压钠蒸气放电而发光的。它的发光效率比高压汞灯高，寿命长达2500~5000小时，缺点是显色性差，光源的色表和显色指数都比较低，通常适用于道路、车站、码头和广场等要求不高的大面积照明。

高压钠灯启动需要1000~2500V的启动电压，点燃后在较低电压下工作。因此，高压钠灯的接入电路包括镇流器和产生高压脉冲的附加启动装置，其电路图如下图所示。

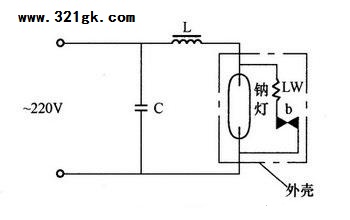

高压钠灯电路

电路中供启动用的双金属片热控开关制造在灯的外层玻璃泡内。启动时，电流经过双金属片触电b和其加热线圈LW，加热线圈产生的热量使触电b受热打开时，镇流器L产生高压脉冲而使纳气击穿放电。启动后，借助放电管的高温使双金属片保持触电断开状态。

高压汞灯接线图


高压汞灯又称高压水银灯，也是一种由气体放电发光的电光源，具有发光效率高、使用寿命长、用电省、耐震性能好、线路简单的特点。其电路如下图所示，图中使用与之配套的镇流器。此类高压汞灯电路广泛应用于街道、广场、车站、码头、工地、运动场等场地的照明。

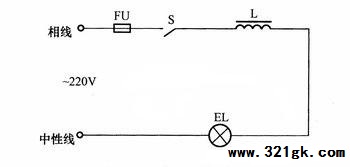

高压汞灯接线电路

提示事项：

1. 灯泡必须与符合要求的镇流器配套使用；
2. 高压汞灯使用时温度较高，必须配用额定功率足够的灯座，否则会影响其性能和使用寿命；
3. 反射型高压水银灯、反射性黑光高压水银灯均可按照此图接线；
4. 使用时电压波动不宜过大，否则容易造成灯泡熄灭，并且熄灭后水银灯不能及时重燃
