电压互感器V/V连接方式电路电流转换电压电路设计

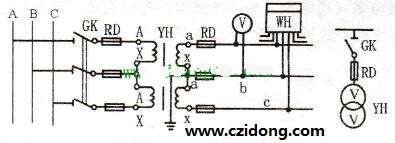

图1所示是两台单相电压互感器连接成V/V形式（即不完全星形），仪表与继电器连接在a与b、b与c两个线电压上。这种连接方式广泛应用在工矿企业变配电所的6~10 kV高压配电装置中。

图1 电压互感器V/V连接方式电路

电流转换电压电路设计

电压/电流转换即V/I转换，是将输入的电压信号转换成满足一定关系的电流信号，转换后的电流相当一个输出可调的恒流源，其输出电流应能够保持稳定而不会随负载的变化而变化。
一般来说，电压电流转换电路是通过负反馈的形式来实现的，可以是电流串联负反馈，也可以是电流并联负反馈。电路如下所示。
电流串联负反馈

电路举例
V/I转换原理如图。
由图可见，电路中的主要元件为一运算放大器LM324和三极管BG9013及其他辅助元件构成，V0为偏置电压，Vin为输入电压即待转换电压，R 为负载电阻。其中运算放大器起比较器作用，将正相端电压输入信号与反相端电压V-进行比较，经运算放大器放大后再经三极管放大，BG9013的射级电流Ie作用在电位器Rw上，由运放性质可知：
V-= Ie·Rw= (1+ k)Ib·Rw
(k为BG9013的放大倍数)
流经负荷R 的电流Io即BG9013的集电极电流等于k·Ib。令R1=R2，则有V0+Vm= V+= V-= (1+k)Ib·Rw= (1+1/k)Io·Rw，其中k》1，所以Io≈ (Vo+Vin)/Rw。
由上述分析可见，输出电流Io的大小在偏置电压和反馈电阻Rw为定值时，与输入电压Vin成正比，而与负载电阻R 的大小无关，说明了电路良好的恒流性能。改变V0的大小，可在Vin=0时改变Io的输出。在V0一定时改变Rw的大小，可以改变Vin与Io的比例关系。由Io≈(V0+Vi)/Rw 关系式也可以看出，当确定了Vin 和Io之间的比例关系后，即可方便地确定偏置电压V0和反馈电阻Rw。例如将0～5V 电压转换成0～5mA的电流信号，可令V0=0，Rw=1kΩ，其中Vo=0相当于将其直接接地。若将0～5V电压信号转换成1～5mA电流信号，则可确定V0=1.25V，Rw=1.25kΩ。同样若将4～20mA 电流信号转换成1～5mA电流信号，只需先将4～20mA转换成电压即可按上述关系确定V0和Rw的参数大小，其他转换可依次类推。
为了使输入输出获得良好的线性对应关系，要特别注意元器件的选择，如输入电阻R1、R2及反馈电阻Rw，要选用低温漂的精密电阻或精密电位器，元件要经过精确测量后再焊接，并经过仔细调试以获得最佳的性能。我们在多次实际应用中测试，上述转换电路的最大非线性失真一般小于0.03% ，转换精度符合要求。 (责任编辑：admin)
