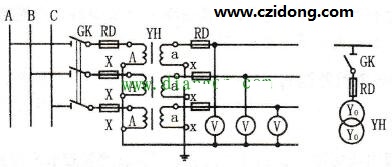

1．额定电压比 应根据被测电压的高低选择电压互感器的额定电压比，也就是所选用的电压互感器的一次侧额定电压应与被测电压相适应，且应高于后者。与电压互感器配套使用测量仪表一般应为100 V的交流电压表。通常使用的板式电压表是按电压互感器一次侧额定电压刻度的，这类仪表上大多注明了所需配用的电压互感器的规格，故可以依据此来选择相应的电压互感器。 2．准确度等级 所选择的电压互感器的准确度等级应满足实际要求或规定。 3．额定容量 电压互感器二次侧所选择的仪表，其消耗的总功率不得超过电压互感器的额定容量。否则，会增大误差。 电压互感器YO/YO连接方式电路 图1所示是采用三个单相电压互感器连接成YO/YO形式，提供给要求相电压的仪表，继电器及供给监测的电压表，该电压表的允许量程可按线电压的大小进行选择，但要留有一定的余量。  图1 电压互感器YO/YO连接方式电路 (责任编辑：admin) |
电工测量仪表用电压互感器选择 电压互感器YO/YO连接方式电路
时间:2017-03-10 15:20来源:未知 作者:admin 点击:
次
电工测量仪表用电压互感器选择-电压互感器YO/YO连接方式电路
