电压互感器接线时注意事项三相电源中单相电压互感器的接线

一次接线部分应注意
(1)要求一次接线极性正确，连接可靠；
(2)电气距离符合要求；
(3)装好后的母线，不应使互感器的接线端承受机械力；
（3）接地必须良好。
二次部分应注意：（1）极性正确；（2）接地必须良好；（3）空闲绕组必须良好绝缘，不能短路。
　　一、电压互感器在三相电路中常用的接线方式有四种：
　　1、一个单相电压互感器的接线，用于对称的三相电路，二次可接仪表或继电器。
　　2、两个单相电压互感器的V/V形接线，可以测量相间线电压，但不能测量相电压。
　　3、三个单相电压互感器接成Y0/Y0形，可供给要求测量线电压的仪表或继电器，以及供给要求相电压的绝缘监察电压表。
　　4、一台三相五芯柱电压互感器接成Y0/Y0/△（开口三角形），接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形，供电给绝缘监察电压继电器。当三相系统正常工作时，三相电压平衡，开口三角形两端电压为零。当某一相接地时，开口三角形两端出现零序电压，使绝缘监察电压继电器动作，发出信号。
　　二、电压互感器安装接线应注意的事项如下：
　　1、与电流互感器相同，电压互感器的外壳和二次回路的一点也应良好接地。用于绝缘监视的电压互感器的一次绕组中性点也必须接地。
　　2、二次回路接线应采用截面积不小于1.5mm2的绝缘铜线，排列应当整齐，连接必须良好，盘、柜内的二次回路接线不应有接头。
　　3、为防止电压互感器一、二回路短路的危险，一、二次回路都应装有熔断器。接成开口三角形的二次回路即使发生短路，也只流过微小的不平衡电流和三次谐波电流，故不装设熔断器。
　　4、电压互感器的极性和相序必须正确。
　　5、电压互感器二次回路中的工作阻抗不得太小，以避免超负载运行。

三相电源中单相电压互感器的接线方式

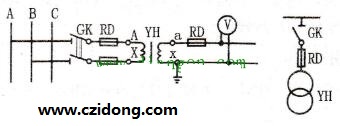

在三相电源上只有一台单相电压互感器的接线方式如图1所示，其仪表、继电器连接在线电压上。

图1 单相电压互感器的接线方式
