电流互感器倍率如何计算仪用电流互感器准确度等级及误差限值

我们首先应根据负荷的大小确定互感器的倍率，然后将一次线按要求从互感器的中心穿绕，注意不能以绕在外圈的匝数为绕线匝数，应以穿入电流互感器内中的匝数为准。

　　最大变流比为150/5的电流互感器，其一次最高额定电流为150A,如需作为50/5的互感器来用，导线应穿绕150/50=3匝，即内圈穿绕3匝，此时外圈为仅有2匝(即不论内圈多少匝，只要你是从内往外穿，那么外圈的匝数总是比内圈少1匝的，当然如果导线是从外往内穿则反之)。

　　若以外圈匝数计，外圈3匝则内圈实际穿芯匝数为4匝，变换的一次电流为150/4=37.5A，变成了37.5/5的电流互感器，倍率为7.5，而在抄表中工作人员是以50/5、倍率为10的电流互感器来计算电度的，其误差为：(10-7.5)/7.5=0.33即多计电度33。

仪用电流互感器准确度等级及误差限值

仪用电流互感器根据不同分类方式种类也不相同。按用途分，可以为标准用(1类)、一般测量用(2类)、电度表检验装置用(3类)三种；按按主绝缘介质可以分为干式和油浸式；按额定电压可以分为低压互感器和高压互感器；按正常工作环境条件划分可以分成P组、S组、A组。
1.仪用电流互感器准确度等级
　　仪用电流互感器的准确度等级一般可分为0.01、0.02、0.05、0.1、0.2级等5个等级。对于具有多额定变比的互感器，在同一额定输出下的各额定变比值，要求满足相同的准确度等级，在不同的额定输出下，可以有不同的准确度等级。
2.仪用电流互感器误差限值

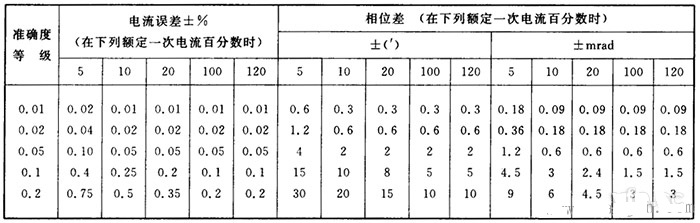

表1：仪用电流互感器误差限值
　　对于标准用和一般测量用互感器在额定的负载功率因数以及负载阻抗为额定值的25%~100%之间的任一数值时，互感器的误差不超过表1规定的允许值；
　　对于电度表检验装置用互感器在额定频率，规定的负载功率因数以及负载阻抗为额定值的25%~100%或80%~100%之间任一数值时，互感器的误差不得超过表1规定的允许值。
