电压互感器和电流互感器二次侧必须接地原因互感器符号大全

互感器二次接地是指电流互感器二次的S2端子接地，或电压互感器的n端子接地。
只要单点接地，由于互感器二次与一次之间是隔离的，接地前，二次绕组与大地没有电位关系，接地后，互感器不会与大地形成回路，正常运行时，电流不会流向大地。
当一次绕组与二次绕组之间的绝缘损坏时，一次高压串入二次回路，而一次高压与大地有固定的电位关系，会有电流流向大地，并将互感器二次的电压钳位在地电压，保证二次仪表及人身安全。
电压互感器和电流互感器的二次侧的接地原因
1、电压互感器二次侧要有一个接地点，这主要是出于安全上的考虑。当一次、二次侧绕组间的绝缘被高压击穿时，一次侧的高压会窜到二次侧，有了二次侧的接地，能确保人员和设备的安全。另外，通过接地，可以给绝缘监视装置提供相电压。
2、电流互感器的二次侧应有一点接地。由于高压电流互感器的一次侧为高压，当一二线圈之间因绝缘损坏出现高压击穿时，将导致高压窜入低压。如二次线圈有一点接地，就会将高压引入大地，使二次线圈保持地电位，从而确保了人身及设备的安全。

电流互感器符号大全

对于两个二次绕组的电流互感器，一般一个绕组精度较高用于测量或计量，一个绕组是P级精度的，用于保护；有三个二次绕组的电流互感器，一般一个绕组精度最高用于计量，一个绕组精度次之用于测量或控制，一个绕组是P级精度的，用于保护；或者一个绕组用于计量，二个绕组是P级精度的，都用于保护。

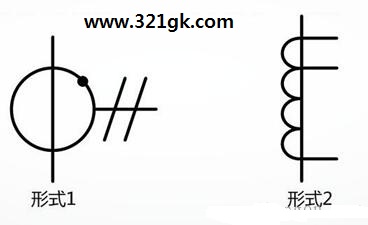

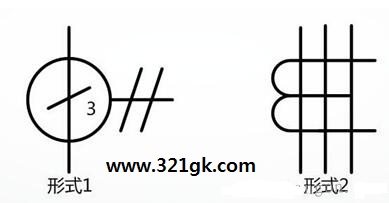

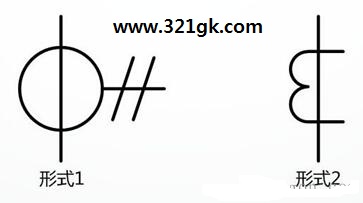

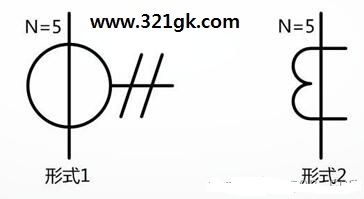

　　在一次系统图和需要描述二次连接的原理图中，电流互感器符号表述方式不同。如下图所示，形式1适用于一次系统图，形式2适用于二次原理图。

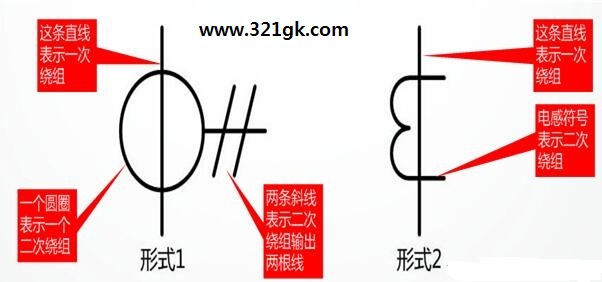

图1　电流互感器符号详解

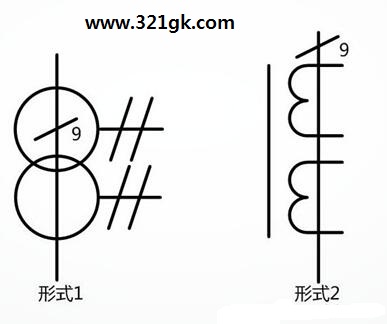

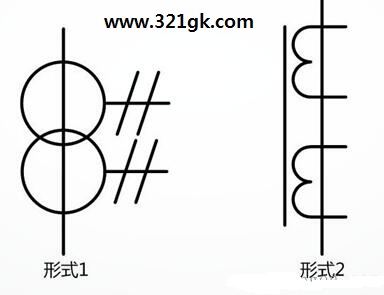

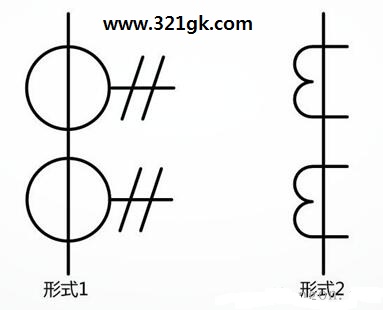

　　在一次系统图中，采用圆圈表示二次绕组，一个圆圈表示一个二次绕组，两个圆圈表示两个二次绕组。圆圈引出线上两根斜线表示每个二次绕组输出两根线。
　　在描述二次连接的原理图中，采用类似电路中电感符号表示二次绕组，一般用两个半圆表示。
　　电流互感器的两种表述方式中，一次绕组的表述方式类似，即：一次绕组不论有几匝，均采用一条直线替代。我们可以这样理解：对于常见的穿心式电流互感器，一次绕组实际上就是穿过互感器的一次线路，这条直线就代表穿过的一次线路。
