两线制三线制四线制电流电压变送器工作原理接线图解

我们讨论的两线制、三线制、四线制，是指各种输出为模拟直流电流信号的变送器，其工作原理和结构上的区别，而并非只指变送器的接线形式。

几线制的称谓，是在两线制变送器诞生后才有的。

这是电子放大器在仪表中广泛应用的结果，放大的本质就是一种能量转换过程，这就离不开供电。

因此最先出现的是四线制的变送器；即两根线负责电源的供应，另外两根线负责输出被转换放大的信号(如电压、电流、等)。

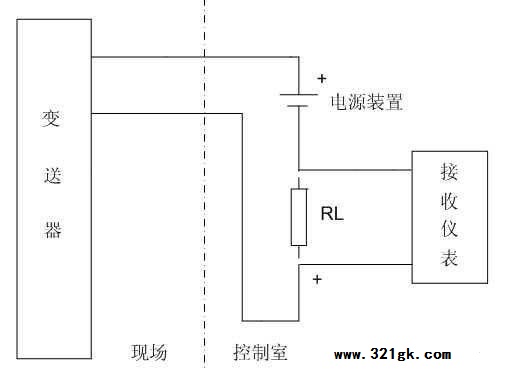

两线制变送器接线示意图。两线制变送器如图一所示，其供电为24V.DC，输出信号为4-20mA.DC，负载电阻为250Ω，24V电源的负线电位最低，它就是信号公共线。

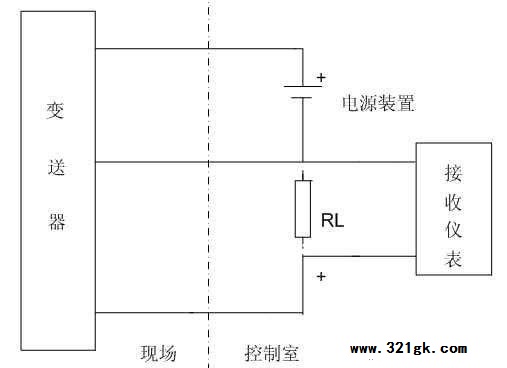

三线制变送器接线示意图。所谓三线制就是电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线。其供电大多为24V.DC，输出信号有 4-20mA.DC，负载电阻为250Ω或者0-10mA.DC，负载电阻为0-1.5KΩ；有的还有mA和mV信号，但负载电阻或输入电阻，因输出电路形式不同而数值有所不同。

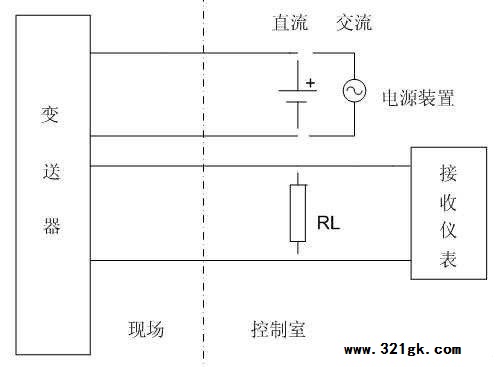

四线制变送器接线示意图。其供电大多为220V.AC，也有供电为24V.DC的。输出信号有4-20mA.DC，负载电阻为250Ω，或者 0-10mA.DC，负载电阻为0-1.5KΩ。
