传感器与变送器

传感器是实现测量与自动控制的重要环节。在测量系统中，被作为一次仪表定位，其主要特征是能准确传递和检测出某一形态的信息，并将其转换成另一形态的信息。

传感器：

    是指能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成。

变送器：

    是将由传感器输出的电信号经过校验和处理变换成标准的（电流、电压）电信号。目前，传感器、变送器的发展是朝着小型化、多功能化、智能化发展。随着计算机技术的发展，现代的传感器加强了计算机接口技术，可以直接连接在工业控制总线上。

传感器的分类和应用范围

按传感器的物理量分类：

可分为位移、力、速度、温度、流量、气体成份等传感器。

按传感器工作原理分类：

可分为电阻、热电偶、电容、电感、电压、霍尔、光电、光栅等。

按传感器输出信号的性质分类：

输出为开关量（“１”或“０”）的开关型传感器。输出为模拟量（电压或电流）的数字型传感器。

传感器主要应用于工业自动化控制、楼宇自动化控制、医学、航天、航空、国防以及科学研究等领域。

开关量传感器

温度、湿度开关，压力、差压开关，液位、水流开关，气体流量开关，光照度开关 ，低温报警开关。

模拟量传感器

温度传感器、湿度传感器、压力或压差传感器、流量传感器、CO2 晗值传感器、电压传感器、电流传感器、功率传感器、功率因数传感器。

模拟量传感器的工作原理


模拟量传感器主要是应用于自动控制系统中，它将现场采集到的物理信号转换成电信号，并利用变送器进行信号的校正和标准化。

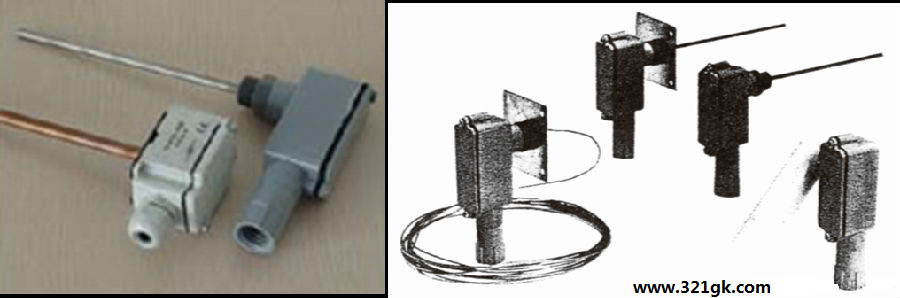

温度传感器

传感器的电阻与其温度相对应，测量其电阻即可计算对应温度。

湿度传感器

新一代湿度传感器采用了最新的固体化湿度感应元件。它的湿度感应能力从 0 至 100%，并可以在一个宽阔的温度范围内工作。它的响应速度快，可靠性高，使用寿命长，适用于制冷站及空调系统。新的湿度传感器采用高分子电容感应元件，它的电容会随着湿度现性变化。这种先进的感应元件和其他信号处理元件置于同一块芯片上。感应元件带有保护层，可以消除表面积尘的影响。

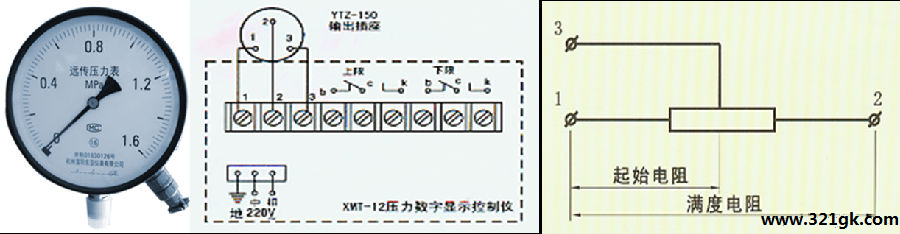

电阻远程压力表

压力、压差传感器是用于测量液体的压力和压差，且大部分是用来测量水管中的表压力，输出参数是电压比例信号，工作温度在-40~+85℃。它可以在楼宇自控中被用来测量供水管网的压力。与DDC 控制器配合可控制总管旁通压力。电阻远传压力表适用于测量对钢及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

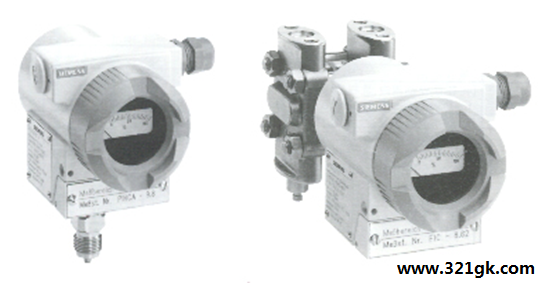

压力、压差传感器

模拟量压力、压差传感器可以测量空气、液体的压力及压差等，被测压力或压差经过变送器作用于硅传感器，使桥路的输出电压与被测压力或压差成比例变化。输出电压被放大后转换成频率信号，频率信号经过处理并进行线性化、温度补偿后，被D/A 转换器转换成标准4—20mA输出。

静压传感器

投入式静压液位变送器是基于所测量液体的静压与该液体的高度成正比的原理，将静压转为电信号。经过温度补偿和线性校正，转换成4—20mA标准电流信号输出。

特点：高品质的传感器响应速度快，测量准确度高，具备本安防曝和隔离防曝能力，可应用于各种危险场所。备有防阻塞型设计，可实现对糊状介质液位的测量。安装简单、使用方便，互换能力强。100%等分刻度、LED 、LCD 三种指示表头，现场读数十分方便。4—20mA DC 二线制信号传送，抗干扰能力强，传输距离远。精细独特的零点、温漂、非线性补偿，保证仪表使用条件范围内的精度，长期稳定性好。

流量传感器

LUGB-A型系列智能涡街流量计是以涡街流量传感器为主体，以微功耗单片微处理器为核心的现场显示型仪表。该仪表采用的微机技术与微功耗技术，功能强、结构紧凑、操作简单，是石油、化工、电力、冶金等行业流体计量的理想仪表。该仪表可用来测量液体、气体和蒸汽的流量。

LWGY 型涡轮流量传感器与显示仪表配套组成涡轮流量计。可测量液体瞬时流量和累计体积总量，也可以对液体定量控制。传感器具有精度高、寿命长、操作维护简单等特点，广泛用于工厂、油田、化工、冶金、造纸等行业。

超声波液位传感器

超声波液位传感器利用声音传播的物理特性来测量和控制液体的液位。超声波传感器提供了一种非接触的物位测量方法，其输出不受目标颜色和粘度的影响。传感器输出的电流、电压模拟量标准信号，8位数字量和 RS232 测量信号可被各种plc 、DDC 、自动化控制单元等接收。测量范围为 50mm — 9m 。

二氧化碳传感器

二氧化碳传感器C7242系列

二氧化碳传感器用于测量回风系统中空气的焓值。带有2个模拟量输出或是1个模拟量、 1个继电器输出，具有可编程自诊断功能。CO2的测量范围为0~3×10-6，具有很长的寿命。它主要是用在空气处理机上，通过检测回风的空气质量，来调整新风风阀的开度，从而调节室内的空气质量。二氧化碳传感器的作用是检测室内的空气质量，它一般是配合空气处理机来实现对大楼的空气调节，通常将该传感器安装在回风风道中，在经过 DDC 的 PID 调节来控制各个风门驱动器的开度。达到空气调节的作用。

PAS-U3系列三相电压变送器

电压变送器是用来测量电压并进行变换的传感器，将电压变送器接入到电网中，经过变换后输出模拟量信号。电压变送器采用了“真正有效值”技术，系统采用了新的集成电路技术，可以计算从基波至 50 次谐波，用均方根值的公式来算出有效值，这种准确的测量，可以给供电系统提供用电质量的监测。也可以为用户提供现行数据以便于管理。在楼宇自控系统中，中央控制室对供电系统的监测，就是通过测量供电网的电压来确定供电的质量的。

PAS-I3系列三相电流变送器

电流变送器是用来测量电流并进行变换的传感器，将电流变送器接入到电网中，经过变换后输出模拟量信号，模拟量信号实时的进行在线输出。电流变送器采用了新的集成电路技术，可以计算从基波至 50 次谐波，用均方根值的公式来算出有效值，这种准确的测量，可以给供电系统提供用电质量的监测。也可以为用户提供现行数据以便于管理。在楼宇自控系统中，中央控制室对供电系统的监测，就是通过测量供电网的电流来确定目前用电负荷的情况。

PAS-COSΦ系列功率因数变送器

功率因数变送器是用来测量供电系统的功率因数并进行变换的传感器，将功率因数变送器接入到电网中，经过变换后输出模拟量信号，模拟量信号实时的进行在线输出。功率因数变送器采用了“真正有效值”技术，系统采用了新的集成电路技术，用均方根值的公式来算出有效值，这种准确的测量，可以给供电系统提供用电质量的监测。也可以为用户提供现行数据以便于管理。在楼宇自控系统中，中央控制室对供电系统的监测，就是通过测量供电网的功率因数来确定目前用电负荷的情况是否合理。
