热敏电阻主要作用是什么?热电阻三线制接线方法

时间:2016-05-27 09:05来源:未知 作者:admin 点击:
热敏电阻主要作用是什么?热电阻三线制接线方法

  热敏电阻包括正温度系数(PTC)和负温度系数(NTC)热敏电阻。随着温度慢慢升高时,热敏电阻的阻值会逐渐变大,温度慢慢降低时,阻值随之变小;故此,利用热敏电阻对温度的敏感特性,在电路中可以用来作为测量温度的传感器件。

  热敏电阻的主要特点是:①灵敏度较高,其电阻温度系数要比金属大10~100倍以上;②工作温度范围宽,常温器件适用于-55℃~315℃,高温器件适用温度高于315℃(目前最高可达到2000℃)低温器件适用于-273℃~55℃; ③体积小,能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便,电阻值可在0.1~100kΩ间任意选择;⑤易加工成复杂的形状,可大批量生产;⑥稳定性好、过载能力强.

  由于半导体热敏电阻有独特的性能,所以在应用方面它不仅可以作为测量元件(如测量温度、流量、液位等),还可以作为控制元件(如热敏开关、限流器)和电路补偿元件。热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域,发展前景极其广阔。

  一、PTC热敏电阻

  PTC(Positive Temperature Coeff1Cient)是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料,可专门用作恒定温度传感器。该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体, 其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化,常将这种半导体化的BaTiO3等材料简称为半导(体)瓷;同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物,采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化,从而得到正特性的热敏电阻材料.其温度系数及居里点温度随组分及烧结条件(尤其是冷却温度)不同而变化。

  钛酸钡晶体属于钙钛矿型结构,它是一种铁电材料,纯钛酸钡是一种绝缘材料。 在钛酸钡材料中加入微量稀土元素,进行适当热处理后,在居里温度附近,电阻率陡增几个数量级,产生PTC效应,此效应与BaTiO3晶体的铁电性及其在居里温度附近材料的相变有关。钛酸钡半导瓷是一种多晶材料,晶粒之间存在着晶粒间界面。 该半导瓷当达到某一特定温度或电压,晶体粒界就发生变化,从而电阻急剧变化。

  钛酸钡半导瓷的PTC效应起因于粒界(晶粒间界)。对于导电电子来说,晶粒间界面相当于一个势垒。温度低时,由于钛酸钡内电场的作用,导致电子极容易越过势垒,则电阻值较小。 当温度升高到居里点温度(即临界温度)附近时,内电场受到破坏,它不能帮助导电电子越过势垒。这相当于势垒升高,电阻值突然增大,产生PTC效应。钛酸钡半导瓷的PTC效应的物理模型有海望表面势垒模型、丹尼尔斯等人的钡缺位模型和叠加势垒模型,它们分别从不同方面对PTC效应作出了合理解释。

  PTC热敏电阻于1950年出现,随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻。PTC热敏电阻在工业上可用作温度的测量与控制, 也用于汽车某部位的温度检测与调节,还大量用于民用设备,如控制瞬间开水器的水温、空调器与冷库的温度, 利用本身加热作气体分析和风速机等方面。

  PTC热敏电阻除用作加热元件外,同时还能起到“开关”的作用,兼有敏感元件、加热器和开关三种功能,称之为“热敏开关”。 电流通过元件后引起温度升高,即发热体的温度上升,当超过居里点温度后,电阻增加,从而限制电流增加, 于是电流的下降导致元件温度降低,电阻值的减小又使电路电流增加,元件温度升高,周而复始,因此具有使温度保持在特定范围的功能,又起到开关作用。 利用这种阻温特性做成加热源,作为加热元件应用的有暖风器、电烙铁、烘衣柜、空调等,还可对电器起到过热保护作用.

  二、NTC热敏电阻

  NTC(Negative Temperature Coeff1Cient)是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。 该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷,可制成具有负温度系数(NTC)的热敏电阻。它的其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化。现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料。

  NTC热敏电阻器的发展经历了漫长的阶段。1834年,科学家首次发现了硫化银有负温度系数的特性。1930年,科学家发现氧化亚铜-氧化铜也具有负温度系数的性能,并将之成功地运用在航空仪器的温度补偿电路中。随后,由于晶体管技术的不断发展,热敏电阻器的研究取得重大进展。1960年研制出了NTC热敏电阻器,广泛用于测温、控温、温度补偿等方面。

  它的测量范围一般为-10~+300℃,也可做到-200~+10℃。

  热敏电阻器温度计的精度可以达到0.1℃,感温时间可少至10s以下。 它不仅适用于粮仓测温仪,同时也可应用于食品储存、医药卫生、科学种田、海洋、深井、高空、冰川等方面的温度测量.

热电阻三线制接线方法

在热电阻感温元件的一端连接两根引线,另一端连接一根引线,此种引线形式就叫三线制。它可以消除内引线的影响,测量精度高于两线制,其常用于测温范围窄,导线太长或导线布线中温度易发生变化的场合。
    三线制引线方式常与电桥电路配合使用,两个导线分别接在电桥的两个桥臂上,另一根线接在电桥的电源上,消除了引线电阻变化的影响。即三线制引线方式可以减小或消除由于引线电阻变化所引起的测量误差。

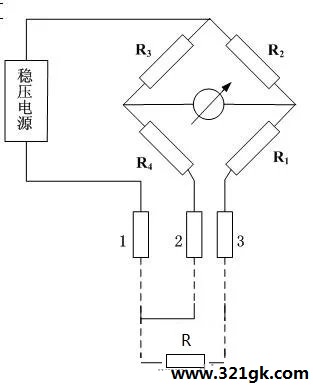

    在生产中,热电阻温度仪表大多是采用不平衡电桥来进行测量的。其测量电路原理如1所示,由于把热电阻接入电桥的铜导线的电阻值会随着环境温度的变化而发生变化,如果只把连接导线接在一个桥臂上,当环境温度变化时,连接导线电阻的。

      变化值将与热电阻RT的电阻变化值相叠加,而产生附加误差。所以在工业上普遍采用三线制的接线方法,把导线2与3分别接至电桥的两个桥臂上,当电线的电阻变化时。可以互相抵消一部分,以减少对仪表示值的影响。但误差减小是有限度的,对于不平衡电桥,只有在仪表刻度的始点才能得到全补偿,而在满刻度时上述的附加误差是最大的。
    对于不平衡电桥还要考虑电源引线的附加温度误差,当有电流流过热电阻连接电源的导线1时,会有一定的电压降,当环境温度变化时,电桥的上、下支路电压也会随之发生变化,从而给仪表带来一定的附加温度误差。
    三线制接线法,必须要和相应线制的热电阻元件配合使用才能做到真正意义上的三线制接线。但在现实中,很多工厂使用的热电阻,其保护管内的热电阻元件大多只有两根引线,即热电阻元件是两线制的,从保护管接线盒至显示仪表虽然用了三根连接导线,但这只能算是两线制的热电阻接线方法,或只能叫三导线的热电阻两线制接线方法。
