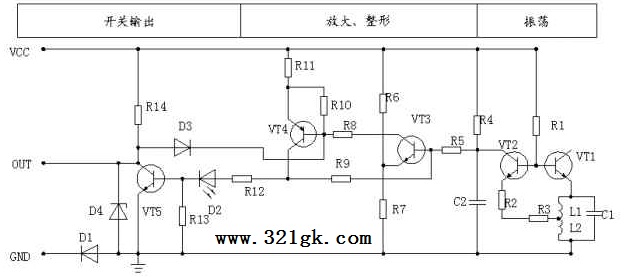

图一：这是一个实用的三线制NPN接近开关原理图。它的工作过程为VT1、VT2、L1、 L2、R1、R2、R3、R4、C1、C2组成基极调谐式振荡电路。它是利用振荡的有无构成高频接近开关，有金属接近时振荡停止的电路。VT1集电极开路是当二极管使用，作用是温度补赏。VT2作主振晶体管，R1为VT2的基极偏置电阻，它与LC谐振回路并联。R1的阻值必须用100K以上，如阻值太小，振荡难以停止。C1、C2为偶合电容，同时起隔离作用，R2、R3组成射集直流负反馈电阻，L1、 L2和C1构成选频网络，L1、 L2是振荡线圈，L2是正反馈线圈。VT3、VT4是做触发、放大整形,控制VT5与LED管D2,VT5为开关。控制输出。

接通电源时，电流通过LC振谐回路产生振荡，通过L2反馈回VT2基极，VT2导通。VT2集电极电位高。通过R5耦合至VT3基极，VT3基极低电位不导通，那么VT4基极高电位不通，VT5不导通。VT5集电极电位高，可视为1输出高电平。

当有金属感应物接近时，振荡遭到破坏、L2相当于断开，VT2截止，集电极高电位。通过R5耦合至VT3基极，VT3导通，集电极低电位通过R8耦合至VT4，VT4导通，通过R12推动D2点亮，同时给VT5基极提供高电位，使VT5导通，VT5集电极低电位输出。因为VT5是NPN管，因此外接负载必须接在OUT与VCC之间，负载才有动作。
PNP型接近开关则把上图NPN管换成PNP管即可

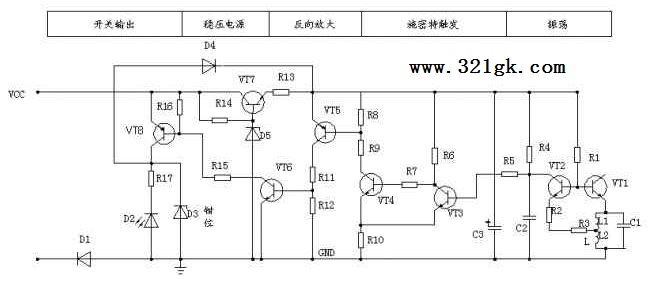

图二：为一个实用二线制接近开关内部原理图。它的振荡部分和图一一样。只不过是在给接近开关停振时增加了稳压和反向放大部分。它由VT7和D5组成稳压电源提供给C3充电。VT5、VT6、VT8及R11、12、15、16、17及D3组成三级反向放大器。其中VT8作为开关输出。因为是外接二线，电流由明显增大变化，所以用D3作钳位。以稳定VT8导通时集电极成施密特触电压。为弥补供电下降，加入D4及R17。由VT3、4及电阻R5、6、7、8、9及下拉电阻R10组发电路。它的作用是迅速起振、停振。D1为限制极性连线。
工作过程如下，接通电源时，VT2导通，VT3截止，VT4导通、VT5截止、VT6导通、VT8截止。输出低电平，外接负载不动作。
当有金属感应物接近时，VT2截止，VT3导通、VT4截止、VT5导通、VT6截止、VT8导通。输出高电平。外接负载动作。
VT8为PNP管，负载必须接在集电极与GND之间。因为是二线制，因此，二线制负载通常接在GND与兰线之间。切记，二线制接近开关必须接负载后方可通电。否则会烧坏接近开关。把负载接在VCC与电源线（红线）之间也行。 (责任编辑：admin)
