pnp与npn接近开关区别 PNP与NPN型传感器(开关型)

时间:2017-03-29 10:07来源:未知 作者:admin 点击:
PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。但输出信号是截然相反的,即高电平和低电平。NPN输出是低电平0,PNP输出的是高电平1。 PNP与
  PNP与NPN型传感器其实就是利用三极管的饱和和截止,输出两种状态,属于开关型传感器。但输出信号是截然相反的,即高电平和低电平。NPN输出是低电平0,PNP输出的是高电平1。

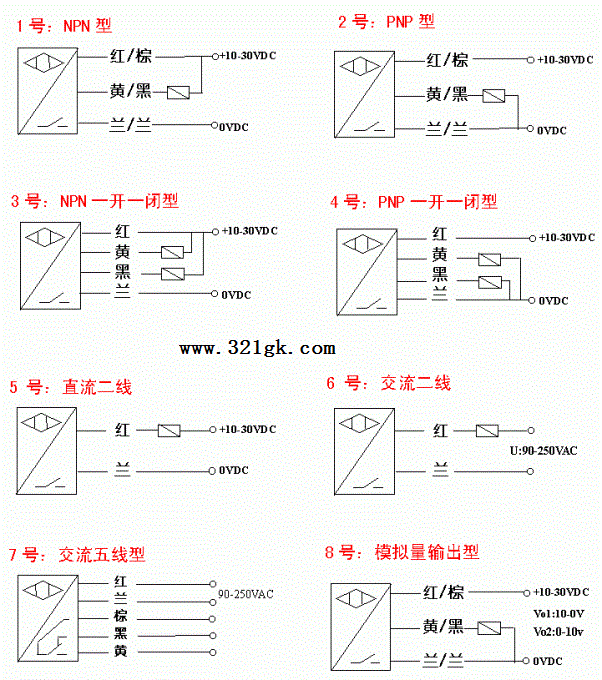

  PNP与NPN型传感器(开关型)分为六类:
  1、NPN-NO(常开型)
  2、NPN-NC(常闭型)
  3、NPN-NC+NO(常开、常闭共有型)
  4、PNP-NO(常开型)
  5、PNP-NC(常闭型)
  6、PNP-NC+NO(常开、常闭共有型)
  PNP与NPN型传感器一般有三条引出线,即电源线VCC、0V线,out信号输出线。

  1、PNP类
  PNP是指当有信号触发时,信号输出线out和电源线VCC连接,相当于输出高电平的电源线。
  对于PNP-NO型,在没有信号触发时,输出线是悬空的,就是VCC电源线和out线断开。有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。
  对于PNP-NC型,在没有信号触发时,发出与VCC电源线相同的电压,也就是out线和电源线VCC连接,输出高电平VCC。当有信号触发后,输出线是悬空的,就是VCC电源线和out线断开。
  对于PNP-NC+NO型,其实就是多出一个输出线OUT,根据需要取舍。
  2、NPN类
  NPN是指当有信号触发时,信号输出线out和0v线连接,相当于输出低电平,ov。
  对于NPN-NO型,在没有信号触发时,输出线是悬空的,就是0v线和out线断开。有信号触发时,发出与OV相同的电压,也就是out线和0V线连接,输出输出低电平OV。
  对于NPN-NC型,在没有信号触发时,发出与0V线相同的电压,也就是out线和0V线连接,输出低电平0V。当有信号触发后,输出线是悬空的,就是0V线和out线断开。
  对于NPN-NC+NO型,和PNP-NC+NO型类似,多出一个输出线OUT,及两条信号反相的输出线,根据需要取舍。
  NPN与PNP传感器的区别。常用的这类传感器可分为4个分类,即NPN-NO、NPN-NC、PNP-NO与PNP-NC(三条引线,电源线L+与L-,信号输出线)。NPN是指当有触发信号时,信号输出线动作于L+这条高电平的电源线。对于NO型,在没有触发信号时,输出线是悬空的;有触发时则发出与L+电源线相同的电平(实际是这两条线连通了)。对于NC型,在没有触发信号时,信号输出线与L+电源线是连通的(同电平);当有触发信号后,输出线就悬空了(相当于与L+电源线断开了)。对于PNP型传感器来说,信号输出线是作用于L-这条低电平的电源线的,其中NO和NC型的原理是与上面说的一样。 (责任编辑:admin)
