电感式传感器分类和应用空气净化器传感器工作原理

电感式传感器 inductance type transducer 电感式传感器是利用电磁感应把被测的物理量如位移，压力，流量，振动等转换成线圈的自感系数和互感系数的变化，再由电路转换为电压或电流的变化量输出，实现非电量到电量的转换。分为以下三种：
　　（1）变磁阻式传感器——自感式
　　（2）差动变压器式传感器——互感式
　　（3）电涡流式传感器——电涡流式

　　应用

　　电感式传感器具有结构简单、动态响应快、易实现非接触测量等突出的优点，特别适合用于酸类，碱类，氯化物，有机溶剂，液态CO2，氨水，PVC粉料，灰料，油水界面等液位测量，目前在冶金、石油、化工、煤炭、水泥、粮食等行业中应用广泛。

　　1、检测距离的衰减性。滑翘为铁质，适合电感式传感器检测；而滑翘被测部分的尺寸略小于标准检测物尺寸（标准被测物尺寸为3倍额定检测距离，此应用中，标准尺寸应为120*120mm），这样的话就会有一定的衰减。

　　2、现场抗干扰能力。这个是不容忽视的问题，普通电感式传感器容易被电机或变频器干扰，很多技术人员只对在此附近的应用选择相应强抗电磁干扰的传感器。但在汽车制造车间，厂房大，现场技术人员习惯使用对讲机沟通，尤其是边走边用对讲机对话时，会不经意的靠近传感器，导致短暂失效。

　　3、安装方面。随着电感式传感器的普及，传感器不仅仅在电气性能方面有所提升，其机械方面的设计也越来越人性化。要在最大程度的实现人性化安装。减少了多种近似产品的备货和减少了安装、维护的时间。

　　4、稳定运行的保障。在车厂的使用中，要杜绝任何油污、尘污的侵蚀。另外，滑翘经过轨道时，震动是长期存在的，优异的抗震动性同样是有着非常重要的作用。

空气净化器传感器工作原理

在当前的空气净化领域，空气质量传感器几乎已经成为净化设备的标配附件，其作用是对空气中的PM2．5等颗粒物浓度进行监测，工作原理如下：

在传感器内部设有恒定光源（如红外发光二极管），空气通过光线时，其中的颗粒物会对其进行散射，造成光强的衰减。其相对衰减率与颗粒物的浓度成一定比例。

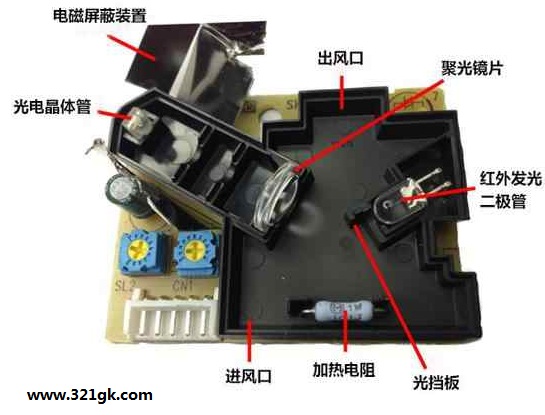

红外传感器内部结构一览

在与光源对角的另一侧设有光线探测器（如光电晶体管），它能够探测到被颗粒物反射的光线，并根据反射光强度输出PWM信号（脉宽调制信号），从而判断颗粒物的浓度。对于不同粒径的颗粒物（如PM10和PM2．5），其能够输出多个不同的信号加以区分。

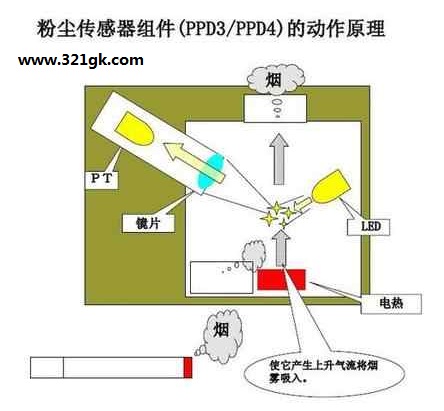

颗粒物传感器工作原理（图片来自网络）

看似简单的工作过程中，其实包含着光线的散射、反射、光强的衰减以及复杂的算法，我们之所以能够在传感器上或以不同颜色、或以数字形式直观看到空气质量指数，传感器功不可没。目前市场上主流的传感器分为两种：红外颗粒物传感器和激光颗粒物传感器，在工作原理方面，二者差别并不算太大；但结构方面却大有不同。
