光电传感器是各种光电检测系统中实现光电转换的关键元件，它是把光信号转变成为电信号的器件。光电检测方法具有精度高、反应快、非接触等优点，而且可测参数多，传感器的结构简单，形式灵活多样，因此，光电式传感器在检测和控制中应用非常广泛。

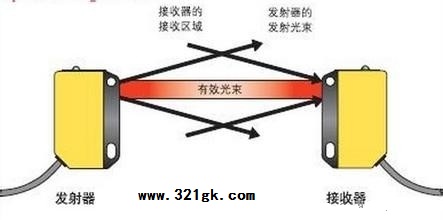

　　光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。一般情况下，它是由发送器、接收器和检测电路三部分构成。发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。

　　光电传感器可以用于检测直接引起光量变化的非电量，如光强、光照度、辐射测温、气体成分分析等；也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。

Pt100热电阻三种接线方式对测量精度的影响

二线制和三线制是用电桥法测量，最后给出的是温度值与模拟量输出值的关系。四线制没有电桥，完全只是用恒流源发送，电压计测量，最后给出测量电阻值。

连接导线的电阻和接触电阻会对Pt100铂电阻测温精度产生较大影响，铂电阻三线制或者四线制接线方式能有效消除这种影响。

与热电阻连接的检测设备（数显表、dcs输入等）都有四个接线端子：I+、I-、V+、V-。其中，I+、I-端是为了给t100铂电阻提供恒定的电流，V+、V-是用来监测热电阻的电压变化，依次检测温度变化。请参阅下图：


      两线制Pt100接线                     三线制Pt100接线                            四线制Pt100接线
（1）Pt100四线制就是从热电阻两端各引出2根线（引出线共4根），Pt100接线时电路回路和电压测量回路独立分开接线，测量精度高，需要导线多。
（2）Pt100三线制就是Pt100铂电阻引出三线，Pt100接线时电流回路的参端和电压测量回路的参考为一条线（即检测设备的I-端子和V-端子短接）。精度稍好，工业现场通常用三线制铂电阻。
（3）Pt100两线制就是Pt100铂电阻引出两线，Pt100接线时电流回路和电压测量回路合二为一（即检测设备的I-端子和V-端子短接、I+端子和V+短接短接）。测量精度差。
