随着现代测量和自动化技术的发展，压力传感器的用量每年以20 %的速度增长。目前市场上的压力传感器品种繁多，规格及技术性能不一，价格差别也很大。摆在使用者面前的问题是，应选用怎样的压力传感才能满足需要？哪些指标是最重要的？应考虑哪些问题？这就涉及到传感器的选用。选用的原则便是以最经济的价格买到满足其用途、压力量程、精度要求、温度范围、电和机械要求的压力传感器。
　　传感器装到设备上后，运行正常、稳定，测量准确。以下是选用压力传感器时必须考虑的几个重要方面。
　　1. 用途
　　由于结构不同，压力传感器可以分为测定绝对压力、对大气的相对压力和差压。测定绝对压力时，传感器内自身带有真空参考压，所测压力与大气压力无关，是相对于真空的压力。对大气的相对压力是以大气压力为参考压，因此传感器弹性膜一侧始终与大气是连通的。由于大气压力与离地面的高度、四季中大气中水汽含量的变化以及不同地点和组成大气的各种气体的含量的变化有关。因此，所测得的相对压力便与上述因素有关。此外，还可从传感器弹性膜两侧分别导人流体压力，这样能测定流体不同地点或流体间的差压。针对不同用途应选用不同结构的压力传感器。
　　2.压力量程范围
　　压力传感器的压力适用范围是分级的。这是因为压力传感器的弹性膜承受流体压力有一个限度。这就是通常所说的耐压极限，超过此极限弹性膜便破裂了。一般来说，每一传感器都有20 - 300 %的过压能力。因此，产品说明书上的压力最大量程为耐压极限的30 - 80 %. 选用过高的压力量程是不必要的。
　　压力量程的选用应主要考虑三个方面的因素：
　　即传感器的最大过压能力、精度与压力量程的关系和传感器的价格与压力量程的关系。
　　对于传感器的最大过压能力，传感器承受静压力与动压力情况下是有很大区别的。后者往往会出现冲击压力，甚至冲击波。冲击压力远高于静压力。如果选用的最大工作压力量程是指静压力的话，传感器在承受动压力时，应选用较大的过压能力。否则冲击压力很容易达到极限耐压，使压力传感器受到破坏。
　　对于精度与压力量程的关系。压力传感器的热零点漂移和热灵敏度漂移系数及非线性误差是影响传感器精度的重要指标。对同一压力传感器来说，热零点漂移系数随工作压力增加而减小，而热灵敏度系数和非线性误差随工作压力增加而增加。因此，工作压力增加有利于减小热零点漂移，而不利于热灵敏度漂移和非线性误差。热零点漂移比较大时，提高工作压力量程有利于提高压力传感器的精度。热零点漂移比较小时，减小工作压力量程有利于提高精度。对不同压力量程的传感器来说，灵敏度是不同的。低压力量程传感器的灵敏度高分辨率自然也高。
　　对于传感器的价格与压力量程的关系，一般来说，013 - 1MPa 的压力传感器的价格较便宜，011MPa以下或1MPa 以上的压力传感器价格比较贵。测定2- 3kPa 压力时可选购10 - 50kPa 的压力传感器。特别是使用者自己设计和选用补偿电路时，能使精度进一步提高。这样可以使成本大幅度降低。一般而言，质量好的压力传感器，满量程输出都可以达到100mV/ 10V. 如果只用一半的压力量程，则对应的输出便只有50mV/ 10V. 因此最大工作量程应尽可能接近产品说明书上所标明的该压力传感器的量程级。
　　3.精度
　　压力传感器可用作压力计量元件或作敏感元件进而进行自动控制。特别对前一用途，对它提出比较高的精度要求。由于用半导体芯片制成的压力传感器的精度受温度的影响，因此应注意传感器的使用温度范围。
　　静态精度是指某一特定温度（室温25 ℃）下应达到的精度。可以分为四档：0101 - 011 %FS 为超高精度：011 - 1 %FS 为高精度：1 - 2 %FS 为普通精度；2 - 10 %FS 为低精度。
　　全温度范围精度是指压力传感器在整个使用温度范围内都应达到的精度。同样可以分为四档：
　　0101 - 011 %FS;011 - 1 %FS;1 - 2 %FS;2 - 10 %FS. 静态精度达到011 - 1 %FS ,也许全温度范围精度只够1 - 2 %FS ,甚至只够2 - 10 %FS.
　　对使用者来说，往往希望压力传感器的精度越高越好。但是压力传感器达到高精度时，必然在制作过程中增添了许多附加工艺以及校淮过程和补偿技术，相应成本提高了，当然其售价也随之大幅度增加。因此应根据压力传感器实际应用场合和要求，提出合理的精度要求及相应的温度范围。
　　4.电学要求
　　一般普通压力传感器的输出为模拟信号，近距离满量程输出电压可达100 - 150mV ,输出电流为0- 0101mA. 远距离输出信号电压便会衰减，应采用电流信号输出。经压力变送器将电流放大后可以输出20mA 以下的电流信号。这样，价格就成倍增加。
　　另外，只有经过A/ D 和V/ F 变换后才能得到数字信号和频率信号。
　　恒流源和恒压源都是通常传感器采用的两种激励源。两种激励方法是有区别的，其作用不同。
　　恒流源激励有利于热灵敏度漂移的补偿作用。
　　因为桥臂电阻器的温度系数为正，而灵敏度温度系数为负。恒流源激励时的输出信号电压的温度系数是两者的代数和。而恒压激励不能直接提供灵敏度温度补偿效果。但用恒压源激励时可在桥外串接热敏电阻或二极管以补偿热灵敏度漂移。用恒流源激励时，这种灵敏度补偿方法便不起作用。可见，恒压源激励和恒流源激励相互之间不能随意互换。
　　一般精度测量时用恒流源激励。恒压源激励时，测量的精度取决于恒压源稳压器件的精度。
　　另外，又可将压力传感器的激励电源分为正比激励和固定激励。前者是将压力传器电桥直接接到电源上，当电源改变时，压力传感器的灵敏度和零点都随之发生变化。后者内部有一个参照电压，压力传感器电桥由参照电压供电激励。参考电压是恒定的，与电源电压无关。只要电源电压在一指定电压范围内变化，参照电压不变。因而传感器的输出不变，不受电源电压的影响。
　　压力传感器可以用电池供电，但更普遍的是采用直流稳压电源技术。电池供电时噪声小，但随电池使用，供电电压逐渐降低，特别是当传感器用正比激励时，灵敏度便逐渐减小。这就会造成读数不准。因此要采用补偿办法（例如压力传感器和A/ D 变换器共用一个电池供电） ,或者使用低功耗、小电流的压力传感器，长寿命电池，或者测量压力时接上电源，测量完毕后，将电池关闭节省电能。换上新电池后，压力传感器需要重新校准标定。这是因为不同牌号的电池其电动势、内阻都存在一定的差异。压力传感器的电桥激励电压的变化会造成灵敏度的改变。
　　5.作业方式
　　作业方式也是需要考虑的重要问题。例如传感器用于气体压力的测量与液体压力的测量时情况便不同。气体是可压缩流体，增夺时会贮存一定的压缩能，减压时又以动能释放出来，给传感器弹性膜施加冲击波。要求压力传感器有较大的过载能力。液体是不可压缩流体，在压力传感器安装时，拧紧螺拴又无可压缩空间则可使液体压力升高超过弹性膜的耐压极限，导致弹性膜破裂。由于这种情况屡屡发生，也要求压力传感器有较大的过压能力。
　　压力传感器的工作环境恶劣时，例如有大的振动、冲击，大的电磁干扰，对传感器提出更为严格的要求。不仅过压能力强，而且要求机械密封可靠，防松动，传感器安装正确。传感器自身的引线、引脚以及外导线都应加以电磁屏蔽，并将屏蔽良好接地。
　　此外，应考虑压力传感器与所测流体介质的相容性问题。例如传感器的弹性膜结构应与腐蚀性介质相隔开，此时采有不锈钢波纹套传感器，传感器内用硅油作传压介质。传感器检测易燃、易爆介质压力时，使用小激励电流，防止弹性膜破裂时产生火花、火星，并增加压力传感器外套的耐压能力。
　　6.对温度的要求
　　用半导体芯片制备的压力传感器的特点是受温度的影响大，不仅存在热零点漂移还存在热灵敏度漂移。温度明显影响压力传感器的精度。为了消除温度的影响，就需应用各种温度补偿技术。温度范围越宽，补偿技术难度越大，且校准工作量越大，所能保证的全温度范围的精度便越低。为此应根据压力传感器所应用的实际温度范围和精度要求提出合理的要求。
　　一般将压力传感器的使用温度范围分为四类：
　　普通商业级，范围为- 10 - 60 ℃；工业级，范围为-25 - 80 ℃；军事级，范围为- 55 - 125 ℃；特殊级，范围为- 60 - 350 ℃。
　　压力传感器在室内应用时，可选择商业级；有室外应用时可选择工业级。也可以采取措施使传感器与环境热隔离或进行加热或冷却，选择普通商业级用在- 10 ℃以下或60 ℃以上的环境中。选择什么温度范围还应考虑传感器的电子学温度特性和机械温度特性。
　　7.对压力密封的要求
　　通常用的压力密封是橡胶垫（或称O 型环）、环氧树脂、聚四氟乙烯垫、锥孔配合、管螺纹配合及焊接等方式。所用的密封材料决定了压力传感器的工作温度范围。

开关量传感器的工作原理

温度开关

开关量传感器主要是应用于数字量控制，它是由传感接收、信号处理、驱动输出等三个部分组成。形状有圆形、方形、槽形等，输出形式为电流或无源的继电器接点。

差压开关

HUBA604系列差压开关是用来控制和调节气体、液体压差的开关量传感器。

A3000 系列 Photohelic 和 43000 系列 Capsu-Photohelic 压力开关压力范围从低量程0~0.25″(0~6mm)W.C.到高量程300psig(21bar)之间可选。单向正压可达6000psig。可以用来测量送风风道中过滤网是否堵塞，还可以用来测量连通器中的液位高度。

气体流量开关

气体流量开关可用于检测气体之流量及气流的通断状态，以保证系统的正常工作。

电接点压力表

电接点压力表适用于测量无爆炸危险的流体介质的压力。有直接式和磁助式两种系列型式，且各有现场安装式和嵌装式两种。

结构：由测量系统、指示装置、电接装置或磁助电接点装置、外壳、调整装置和接线盒等组成。

工作原理：弹簧管在被测介质的压力作用下末端产生相应的弹性位移变形，经齿轮传动机构的传动和放大，由齿轮轴上的指指示针（连同触头）将被测值在度盘上指示出来。当其与设定指针上的触头接触时，控制系统电路动作，达到控制和发信的目的。

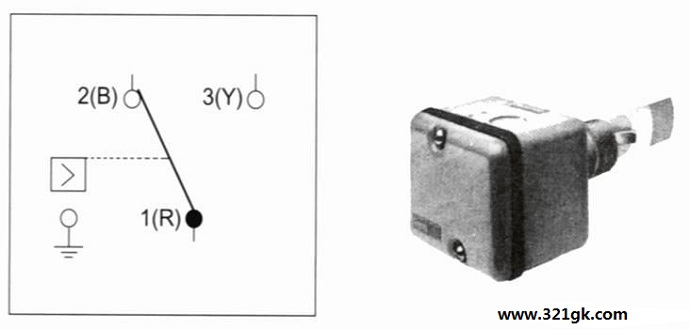

水流开关

水流开关是检测液体流量状态的电子开关，用来检测空调、供暖、供水等系统。它具有很高的可靠性，当液体流动和不流动时，会分别连接两个不同的回路。在制冷站和供热站系统中要用流量开关来保护冷冻机和各个系统的水泵。

液位开关

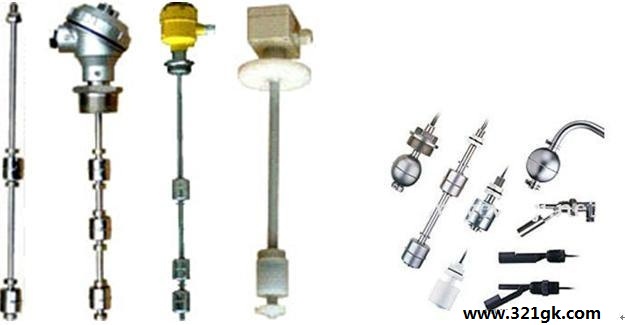

液位开关用来检测容器内的液位，常用的有浮子开关和可调型导电式液位探头等。浮子开关在其内部有一对常开和常闭触点，当浮子没有飘起来时，开关内的金属球在一端，此时输出一个常开、常闭的接点信号，当浮子被水托起来时，金属球滑到另一端，此时另一端的常开接点接通。常开、常闭的接点信号相互翻转。可调型导电式液位探头是采用单根或数根导电极，通过调节各个导电极的不同位置，来测量液体的不同液面高度。它适合用在导电的液体中。

低温报警器

低温断路报警控制器可操作电动风阀、阀门、压缩机、或电扇电动机以提供空调系统和制冷单元的低温报警及限位控制。在空气处理机或新风机中可做防霜冻低温报警。本恒温器工作在低温条件下，当温度下降时，恒温器触点断开，从而保护了热水盘管，冷水盘管及液体处理管道。本装置自身带有自动复位功能，测温范围在 -7~+15℃。可以将感温点放置在最冷点，内置的微动开关是防尘、防潮的、可进行无故障操作。使用时20尺长的感温元件放置于每个需要低温保护的盘管表面，当任何一段或更长的感温元件检测出的温度低于设定值时，恒温器的触点即断开。

加湿控制器

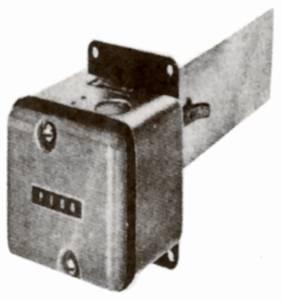

H49A 、H49B 、H69A加湿控制器是根据房间的湿度来控制加湿器或抽湿器的，它们自身带有具有联动开关。当相对湿度上升到设定值时，开关会断开电路。H69A型控制器还有一个单刀双掷开关，在相对湿度下降时操纵加湿设备，在相对湿度上升时操纵除湿设备。自身所带的湿度检测元件具有很高的灵敏度，可以在空气处理机中做加湿阀的开启控制。
