热电偶在使用过程中常常用会遇到一个尴尬的事情，就是对热电偶的正负区分不了，别看这个小问题能弄的你脸红耳赤，前几天在一个现场作业时，正遇到公司领导下来检查工作，正好有个老兄接热电偶，可是就因为正负极问题难住了。老总问他哪根是正负啊？他想了好久，说不出来。最后老总他用什么方式来检测热电偶的正负极，他还是回答不上来，由于一些生产厂商产品在出厂时没有详细标注导致了一些现场操作人员弄不清哪根是正极，哪根是负极，今天就个问题给朋友说一下，以免遇到时手忙脚乱，下面先说一下：镍铬—镍硅热电偶
先说一下镍铬—镍硅热电偶的相关参数
镍铬—镍硅热电偶（K型热电偶）是目前在500℃以上的测温区用量最大的廉金属热电偶，其用量是其他金属热电偶的总和。
正极(KP)的名义化学成分为：Ni:Cr≈90:10,负极(KN)的化学成分为：Ni:Si≈97：其使用温度范围为-20~1100（1300）℃。
K型热电偶具有线性度好、热电动势较大、灵敏度较高、稳定性和均匀性好、抗氧化性能强、价格便宜等优点，能用于氧化性、惰性气氛中。K型热电偶不能直接在高温下用于硫、还原性或还原、氧化交替的气氛中和真空中，也不推荐用于弱氧化气氛之中。
再说一下镍铬—镍硅热电偶的化学成份：镍铬—镍硅(镍铝)热电偶(分度号为K)的正极为含铬10%的镍铬合金(KP)，负极为含硅3%的镍硅合金(KN)。依据此特性，用磁铁可以很方便地鉴别出热电偶的正负极。它的特点是，使用温度范围宽，高温下性能稳定，热电动势与温度的关系近似线性，价格便宜，因此，它是目前用量最大的一种热电偶，镍铬—镍硅热电偶，K型热电偶适于在氧化性及惰性气氛中连续使用。短期使用温度为1300℃，长期使用温度为1100℃。经过选择后优质K型热电偶可以作为标准，用以分度工作用镍铬-镍硅等贱金属热电偶，在这种热电偶的两极添加金属钇及镁等元素，抗氧化性能可进一步提高，最高使用温度可达到1300℃。为了充分发挥廉金属价格便宜的优点，在同一测温场所中，可多安装几支热电偶，利用其灵敏度高和热电特性近似线性的特点，达到准确测量的目的，K型热电偶是抗氧化性较强的贱金属热电偶。不适宜在真空、含碳、含硫气氛及氧化与还原交替的气氛下裸丝使用。当氧分压较低时，镍铬极中的铬将则优氧化(也称绿蚀)，使热电动势发生很大变化。但金属气体对其影响较些因此，多采用金属制热电偶保护管。
现在我要告诉大家如何分热电偶的正负极：首先镍铬—镍硅热电偶的二根丝有明显的颜色区分，有一根是绿色的，一根是灰色的，绿色的为正极，如果是铠装热电偶丝，可以用一个小磁性材料，放在负极面上，也就是灰哪根丝上面，如果有吸引力这个就是负极
现在用镍铬—镍硅热电偶的现场很多，但是好多用户以经把镍铬—镍硅热电偶取代了镍铬—镍铝热电偶。但仍然有一些老用户或国外使用镍铬—镍铝热电偶。两种热电偶的化学成分虽然不同，但其热电特性相同，使用同一分度表。

pt100热电偶温度传感器检定点（R0和R100）选择与检定方法

Pt100检定点选择与基本方法
1、各等级Pt100的检定点，均应选择0℃和100℃，并检查实际电阻温度系数a的符合性；
2、当△a不符合要求时，应进行表1中相应允差等级有效温度范围的上限（或下限）的温度的检定；
3、Pt100和二等标准铂电阻温度计的电阻值测量，均应采用四线制测量方法；
4、校验Pt100时通过热电阻电流应不大于1mA，宜选用符合测量准确度要求的数字多用表；铂电阻的办法，交替重复不少于4次（包括电流换向），分别取平均值作为测量结果。
R0(温度为0℃时的电阻值)的检定
1、在冰点槽(或具有0℃的恒温槽，偏差不超过±0.2℃)中，分别测量Pt100的电阻值与二等标准铂电阻温度计测量的温度，比较和计算其0℃的偏差值±△t0；
2、保护管可以拆卸的热电阻，应放置在内径略大于感温元件直径的玻璃试管中，管口用脱脂棉或木塞塞紧后，插入冰水充分混合的冰点槽内，插入深度应不小于30mm；
3、保护管不可拆卸的Pt100热电阻，可直接插入介质中，检定时测量数据稳定所方可读数；
4、如果使用0℃恒温槽，Pt100热电阻应有足够的插入深度，尽可能减少热损失；
5、检定AA级以上的Pt100热电阻，为减小测试不确定度，宜在水三相点瓶中测量。
R100(温度为100℃时的电阻值)和Rt(温度为t℃时的电阻值)的检定
1、在100℃的恒温槽中测量Pt100热电阻R100的电阻值，并与二等标准铂电阻温度计测量的温度进行比较，计算其100℃的偏差值△t100；
2、可拆卸Pt100热电阻的Rt检定与R0的检定一样，将感温元件放置在玻璃试管中(检定温度高于400℃应放置在石英试管中)；
3、插入恒温槽并保证足够的插入深度，待热平衡后继续增加插入深度l0mm，重新达到热平衡后电阻值的变化，应不超过允许误差的5%；
4、当温度t高于500℃，热电阻应以小于1℃/min的速率随槽冷却至0℃后，再从控温槽中取出；
5、恒温槽的检定点温度应不超过±2℃，且10min之内变化应不超过±0.02℃。

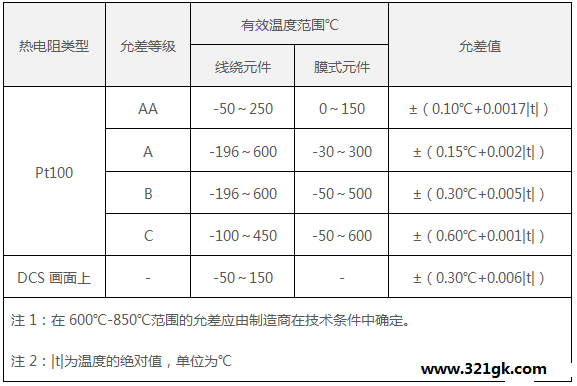

工业Pt100热电阻允许误差表
R0和R100电阻值的合格判断
1、在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差，应不超过上表给定的允差值。
2、Pt100(0℃时电阻值为100的铂电阻)和Cu100(0℃时电阻值为100的铜电阻)标称值及符合允差要求的R0和R100范围见下表。
