接近传感器

　　接近传感器，是指代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。其能将检测对象的移动信息和存在信息转换为电气信号。

　　在转换为电气信号的检测方式中，包括利用电磁感应引起的检测对象的金属体中产生的涡电流的方式、捕测体的接近引起的电气信号的容量变化的方式、利石和引导开关的方式。由感应型、静电容量型、超声波型、光电型、磁力型等构成。

　　接近传感器是利用振动器发生的一个交变磁场，当金属目标接近这磁场并达到感应距离时，在金属目标内发生涡流，因此导致振动衰减，以至接近传感器的振动器停振。接近传感器的振动器振动及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，因此达到接近传感器的非接触式之检测的目的。这就是接近传感器的运作原理。

　　技术优势

　　①由于其能以非接触方式进行检测，所以不会磨损和损伤检测对象物。

　　②由于采用无接点输出方式，因此寿命延长（磁力式除外）采用半导体输出，对接点的寿命无影响。

　　③与光检测方式不同，适合在水和油等环境下使用检测时几乎不受检测对象的污渍、油和水等的影响。此外，还包括特氟龙外壳型及耐药品良好的产品。

　　④与接触式开关相比，可实现高速响应。

　　⑤能对应广泛的温度范围。

　　⑥不受检测物体颜色的影响：对检测对象的物理性质变化进行检测，所以几乎不受表面颜色等的影响。

　　⑦与接触式不同，会受周围温度、周围物体、同类传感器的影响，包括感应型、静电容量型在内，传感器之间相互影响。因此，对于传感器的设置，需要考虑相互干扰。此外，在感应型中，需要考虑周围金属的影响，而在静电容量型中则需考虑周围物体的影响。

　　当金属检测体接近传感器的感应区域，开关能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，都是一般机械式行程开关所不能相比的。

　　接近传感器的分类

　　接近传感器按工作原理分:

　　高频振荡型、电容型、感应电桥型、永久磁铁型和霍耳效应型等。

　　按操作原理可分为三类：

　　利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

　　按检测方法分：

　　通用型：主要检测黑色金属（铁）

　　所有金属型：在相同的检测距离内，检测任何金属。

　　有色金属型：主要检测铝一类的有色金属

　　根据结构类型分:

　　1、两线制接近传感器：

　　两线制接近传感器安装简单，接线方便；应用比较广泛，但却有残余电压和漏电流大的缺点。

　　2、直流三线式：

　　直流三线式接近传感器的输出型有NPN和PNP两种，70年代日本产品绝大多数是NPN输出，西欧各国NPN、PNP两种输出型都有。PNP输出接近传感器一般应用在plc或计算机作为控制指令较多，NPN输出接近传感器用于控制直流继电器较多，在实际应用中要根据控制电路的特性选择其输出形式。

　　不同类型接近传感器的工作原理

　　电容式接近传感器的工作原理：电容式接近传感器由高频振荡器和放大器等组成，由传感器的检测面与大地间构成一个电容器，参与振荡回路工作，起始处于振荡状态。当物体接近传感器检测面时，回路的电容量发生变化，使高频振荡器振荡。振荡与停振这二种状态转换为电信号经放大器转化成二进制的开关信号。

　　电感式接近传感器的工作原理：电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

　　高频振荡型接近传感器的工作原理：由LC高频振荡器和放大处理器电路组成，当金属物体接近振荡感应头时会产生涡流，使接近传感器振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

　　所有金属型传感器的工作原理：所有金属型传感器基本上属于高频振荡型。和普通型一样，它也有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率。目标物接近传感器时，不论目标物金属种类如何，振荡频率都会提高。传感器检测到这个变化并输出检测信号。

　　有色金属型传感器的工作原理：有色金属传感器基本上属于高频振荡型。它有一个振荡电路，电路中因感应电流在目标物内流动引起的能量损失影响到振荡频率的变化。当铝或铜之类的有色金属目标物接近传感器时，振荡频率增高；当铁一类的黑色金属目标物接近传感器时，振荡频率降低。如果振荡频率高于参考频率，传感器输出信号。

　　通用型接近传感器的工作原理：振荡电路中的线圈L产生一个高频磁场。当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流(涡电流)。随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。然后，振荡减弱直至停止。传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

接近传感器工作原理


接近传感器又称接近开关，能以非接触方式检测到物体的接近和附近物体的有无，是代替限位开关等接触式检测方式，以无需接触检测对象进行检测为目的的传感器的总称。

根据检测原理和被测物体的不同，接近传感器主要分为电感式、静电容式两大类。

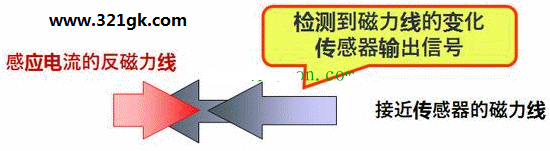

接近传感器工作原理——电感式

检测对象：具备产生感应电流的能力，否则不能被检测出来；

检测距离：产生感应电流能力越强，检测距离越长。

金属磁性强弱不一，利用接近传感器对不同金属的检测距离的不同，把生产线上不同的金属罐分类。

接近传感器应用－电容式

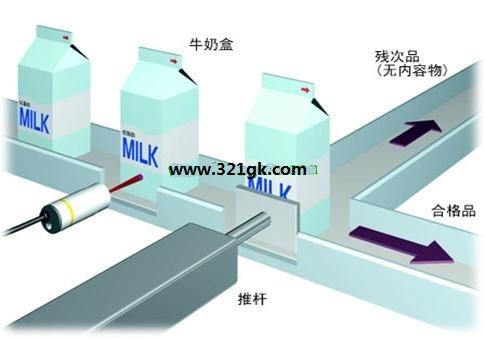

由于产品中具有不同的静电容量，利用静电容量型接近传感器可以检测出纸盒包装内有无饮品。

接近传感器特点

1＞．由于能以非接触方式进行检测，所以不会磨损和损伤

被测物体

2＞．由于采用无接点输出方式，因此寿命延长

3＞．与接触式开关相比，可实现高速响应

4＞．不受检测物体颜色的影响。
