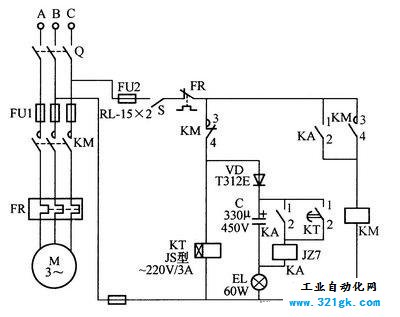

但在有些工业生产场合，则恰恰需要断电再来电时，电动机能快速再起动。 如下图所示为为一款电动机自动再起动电路。  /360se6/User Data/temp/095721icg088vnu34czlpz.jpg) 图中S为拨动开关，当断电再来电时，由于S处于接通状态，时间继电器KT先得电吸合，经二极管VD整流对C充电，同时指示灯EL亮，约2s后充电结束，EL熄灭。 延时时间到，KT延时闭合常开触点闭合，C向中间继电器KA放电，KA吸合并自锁。接触器KM由于KA常开触点闭合而得电吸合并自锁，主触点闭合，电动机起动运转。并且KM的常闭触点断开，使时间继电器KT和中间继电器KA断电释放，再起动结束。 电动机断电自动快速再启动电路 本电路在化工生产等场合有被使用到。 (责任编辑：admin) |
电动机断电自动快速再启动电路图分享
时间:2015-12-02 16:22来源:未知 作者:admin 点击:
次
一般电气控制电路，都具有失压保护功能，以避免断电再来电时造成电动机自起动的事故。 但在有些工业生产场合，则恰恰需要断电再来电时，电动机能快速再起动。 如下图所示为为一
