按速度\电流\时间原则切除直流电动机启动电阻的

时间:2015-12-02 16:29来源:未知 作者:admin 点击:
为了 限制直流 电动机 的起动电流 ,往往采用串联起动电阻的方法来控制电动机的起动过程,随着起动过程的进行,电流逐渐减小,逐段切除起动电阻,直至起动电阻全部切除,起动结
为了限制直流电动机的起动电流,往往采用串联起动电阻的方法来控制电动机的起动过程,随着起动过程的进行,电流逐渐减小,逐段切除起动电阻,直至起动电阻全部切除,起动结束,电动机正常运行。对起动电阻的切除控制,既可以按速度原则进行,也可按时间原则,还可以按电流原则来控制。下图是以三种不同的控制方式控制电动机起动控制电路。

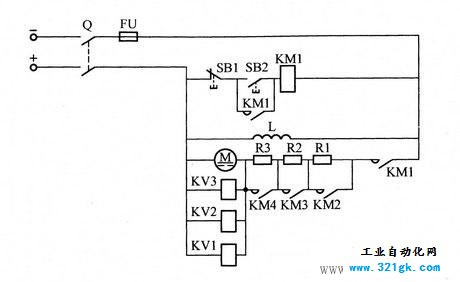

按速度原则切除启动电阻控制直流电动机起动的电路

按速度原则切除启动电阻控制直流电动机起动的电路。图中KM1为电枢电源接触器,KM2、KM3、KM4为起动接触器。其工作原理是:合上电源开关Q,励磁绕组得电,按下起动按钮SB2,接触器KM1得电吸合并自锁,电动机电枢串入全部电阻开始起动。随着转速的上升,反电动势增大,电枢两端的电压逐渐增高,使起动接触器KM2、KM3、KM4按顺序依次动作,把Rl、R2、R3三个电阻逐个短接。电压继电器KV1、KV2、KV3可根据实 际直流电动机电压需要整定不同的吸合电压,要求满足三者吸 合电压为:

UKV1<UKV2<UKV3。再用 KV1、KV2、KV3去控制起动接触器KM2、KM3、KM4,实现电阻的逐个短接。当所有电阻被短接后,电动机就从起动过程过渡到正常运行过程。

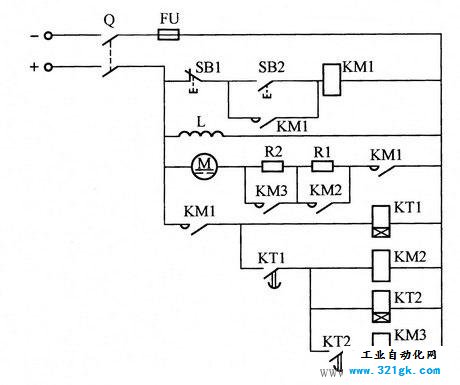

按时间原则切除启动电阻控制直流电动机起动的电路

按时间原则切除启动电阻控制直流电动机起动的电路。以时间继电器KT1、KT2来控制起动电阻的切除。合上电源开关,按下起动按钮SB2,接触器KM1得电吸合并自锁,使电动机电枢串入全部电阻起动。而时间继电器KT1也同时得电动作,其常开延时闭合触点经延时一定时间后闭合,使KM2得电吸合,并使R1被短接,电动机加速起动,这时时间继电器KT2也得电动作,经一定时间延时,其常开延时闭合触点闭合,使KM3得电,又将R2短接。这样,起动电动机起动过程结束,转入正常运转。

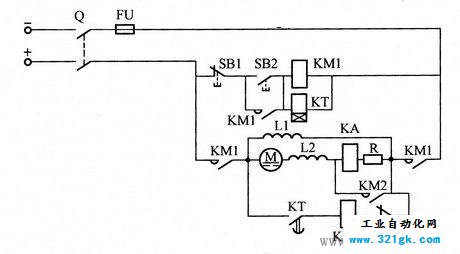

按电流原则切除启动电阻控制直流电动机起动的电路

按电流原则切除启动电阻控制直流电动机起动的电路。当合上电源开关Q,按下起动按钮SB2时,接触器KM1得电吸合并自锁,其主触点闭合,电动机电枢回路串人电阻R起动,同时使欠电流继电器KA动作,其常闭触点断开。当电动机转速升高使电流下降,KA释放,其常闭触点闭合,KM2得电吸合,其常开触点闭合,把电阻R短接,电动机在额定电压下正常运转。采用时间继电器KT是为了防止起动开始时,电阻R被KM2短接。 (责任编辑:admin)
