三相四线漏电保护器接线图三相四线漏电保护器开关接线原理图

三相四线漏电保护器入端必须接零线N。

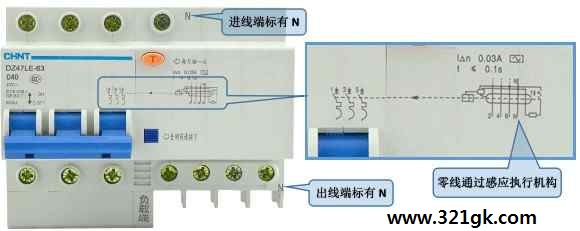

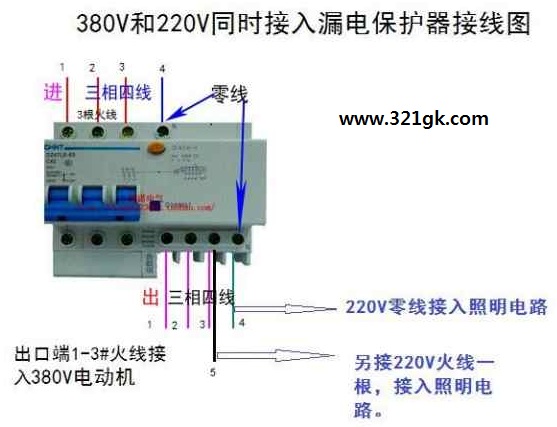

某常用品牌380V三相四线空开（断路器）漏电保护器3P+N实物图如下图所示。由图中可知，零线N必须接入开关内，并与3根火线一起通过电流互感器一次线圈。正常工作时，三根火线流入的电流矢量和等于流出的零线电流，电流互感器的次级没有电流。如果不接零线，就会有剩余电流，电流互感器次级就会感应出电流，推动脱扣机构动作，空开跳闸。
当三根相线或其中任意根对地漏电或短路时，那么，三根相线的流入电流矢量和＞流出的零线电流，如果电流值＞设定的30mA，漏电保护开关跳闸断开电路。

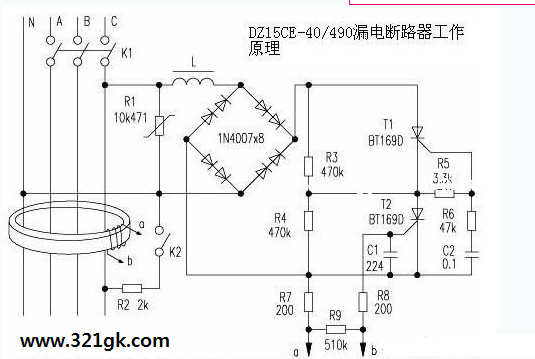

三相四线漏电保护器开关接线原理图

图中L为电磁铁线圈，漏电时可驱动闸刀开关K1断开，每个桥臂用两只1N4007串联可提高耐压。R3、R4阻值很大，所以K1合上时，流经L的电流很小，不足以造成K1断开。R3、R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。K2为试验按钮，起模拟漏电的作用。按压试验按钮K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的三相电源线和零线的电流的矢量和不为零，磁环上的检测线圈的a、b两端就有感应电压输出，此电压立即触发T2导通。由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电，使R5上产生电压触发T1导通。T1、T2导通后，流经L的电流增大，使电磁铁动作，驱动开关K1断开，试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引起电磁铁动作的原理与此相同。R1为压敏电阻，起过压保护作用。
