如常规电流传感器一样，一般霍尔电流传感器都有正极(+)、负极(-)、测量端(M)及地(0)四个管脚，但带线电流传感器则没有此四个管脚，而是有红、黑、黄、绿三根引线，分别对应于正极、负极、测量端及地。同时在大多传感器中有一内孔，测量原边电流时要将导线穿过该内孔。孔径大小与产品型号、测量电流大小有着必然的关系。
　　不管是什么型号的电流传感器，安装时管脚的接线应根据说明书所注情况进行相应连线。
　　1) 在测量交流电时，必须强制使用双极性供电电源。即传感器的正极(+)接供电电源“+VA”端，负极接电源的“-VA”端，这种接法叫双极性供电电源。同时测量端(M)通过电阻接电源“0V”端(单指零磁通式)。
　　2) 在测量直流电流时，可使用单极性或单相供电电源，即将正极或负极与“0V”端短接，从而形成只有一个电极相接的情况。
　　另外，安装时必须全面考虑产品的用途、型号、量程范围、安装环境等。比如传感器应尽量安装在利于散热的场合。
　　除了安装接线、即时标定校准、注意传感器的工作环境外，还应注意一下事项以保证测试精度：
　　1) 原边导线应放置于传感器内孔中心，尽可能不要放偏;
　　2) 原边导线尽可能完全放满传感器内孔，不要留有空隙;
　　3) 需要测量的电流应接近于传感器的标准额定值IPN，不要相差太大。如条件所限，手头仅有一个额定值很高的传感器，而欲测量的电流值又低于额定值很多，为了提高测量精度，可以把原边导线多绕几圈，使之接近额定值。例如当用额定值100A的传感器去测量10A的电流时，为提高精度可将原边导线在传感器的内孔中心绕十圈(一般情况，NP=1;在内孔中绕一圈，NP=2;……;绕九圈，NP=10，则NP×10A=100A与传感器的额定值相等，从而可提高精度)。

接近开关接线方式

接近开关的接线方式：

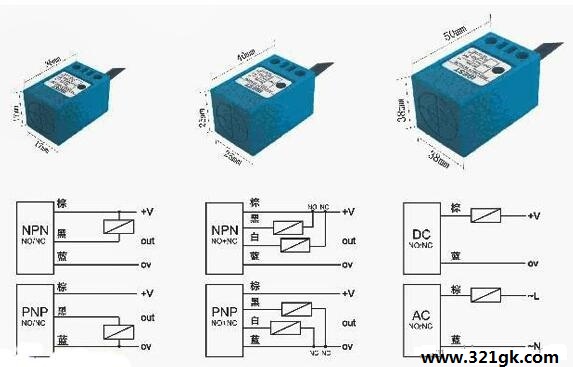

　　1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
　　2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
　　3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

　　4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器plc的数字量输入模块。

　　5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。千万不要选错了。

　　6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

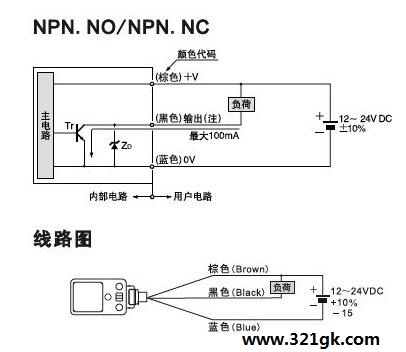

NPN型，是输出负极信号，图上的电阻表示负载。是表示当感应到接近物体时，黑线和负极是导通的，负载的另一端连接到+12V至+24V，负载通电工作。当配合PLC使用时，要仔细了解是否和PLC输入极性是否一致，一般连接：1接+24， 3接负极（很多PLC的公共端COM是取负极。 4接PLC相应的信号输入接点X0。 (责任编辑：admin)
