传感器在现场运行干扰源、种类及现象-两线接近开关的接线方式

传感器及仪器仪表在现场运行所受到的干扰多种多样，具体情况具体分析，对不同的干扰采取不同的措施是抗干扰的原则。这种灵活机动的策略与普适性无疑是矛盾的，解决的办法是采用模块化的方法，除了基本构件外，针对不同的运行场合，仪器可装配不同的选件以有效地抗干扰、提高可靠性。在进一步讨论电路元件的选择、电路和系统应用之前，有必要分析影响模拟传感器精度的干扰源及干扰种类。
　　1、主要干扰源
　　(1)静电感应
　　静电感应是由于两条支电路或元件之间存在着寄生电容，使一条支路上的电荷通过寄生电容传送到另一条支路上去，因此又称电容性耦合。
　　(2)电磁感应
　　当两个电路之间有互感存在时，一个电路中电流的变化就会通过磁场耦合到另一个电路，这一现象称为电磁感应。例如变压器及线圈的漏磁、通电平行导线等。
　　(3)漏电流感应
　　由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良，特别是传感器的应用环境湿度较大，绝缘体的绝缘电阻下降，导致漏电电流增加就会引起干扰。尤其当漏电流流入测量电路的输入级时，其影响就特别严重。
　　(4)射频干扰
　　主要是大型动力设备的启动、操作停止的干扰和高次谐波干扰。如可控硅整流系统的干扰等。
　　(5)其他干扰
　　现场安全生产监控系统除了易受以上干扰外，由于系统工作环境较差，还容易受到机械干扰、热干扰及化学干扰等。
　　2、干扰的种类
　　(1)常模干扰
　　常模干扰是指干扰信号的侵入在往返2条线上是一致的。常模干扰来源一般是周围较强的交变磁场，使仪器受周围交变磁场影响而产生交流电动势形成干扰，这种干扰较难除掉。
　　(2)共模干扰
　　共模干扰是指干扰信号在2条线上各流过一部分，以地为公共回路，而信号电流只在往返2个线路中流过。共模干扰的来源一般是设备对地漏电、地电位差、线路本身具有对地干扰等。由于线路的不平衡状态，共模干扰会转换成常模干扰，就较难除掉了。
　　(3)长时干扰
　　长时干扰是指长期存在的干扰，此类干扰的特点是干扰电压长期存在且变化不大，用检测仪表很容易测出，如电源线或邻近动力线的电磁干扰都是连续的交流50Hz工频干扰。
　　(4)意外的瞬时干扰
　　意外瞬时干扰主要在电气设备操作时发生，如合闸或分闸等，有时也在伴随雷电发生或无线电设备工作瞬间产生。
　　干扰可粗略地分为3个方面：
　　(a)局部产生(即不需要的热电偶)；
　　(b)子系统内部的耦合(即地线的路径问题)；
　　(c)外部产生(Bp电源频率的干扰)。
　　3、干扰现象
　　在应用中，常会遇到以下几种主要干扰现象：
　　(1)发指令时，电机无规则地转动；
　　(2)信号等于零时，数字显示表数值乱跳；
　　(3)传感器工作时，其输出值与实际参数所对应的信号值不吻合，且误差值是随机的、无规律的；
　　(4)当被测参数稳定的情况下，传感器输出的数值与被测参数所对应的信号数值的差值为一稳定或呈周期性变化的值；
　　(5)与交流伺服系统共用同一电源的设备(如显示器等)工作不正常。
　　干扰进入定位控制系统的渠道主要有两类：信号传输通道干扰，干扰通过与系统相联的信号输入通道、输出通道进入；供电系统干扰。信号传输通道是控制系统或驱动器接收反馈信号和发出控制信号的途径，因为脉冲波在传输线上会出现延时、畸变、衰减与通道干扰，所以在传输过程中，长线的干扰是主要因素。任何电源及输电线路都存在内阻，正是这些内阻才引起了电源的噪声干扰，如果没有内阻，无论何种噪声都会被电源短路吸收，线路中也不会建立起任何干扰电压；此外，交流伺服系统驱动器本身也是较强的干扰源，它可以通过电源对其它设备进行干扰。

两线接近开关的接线方式

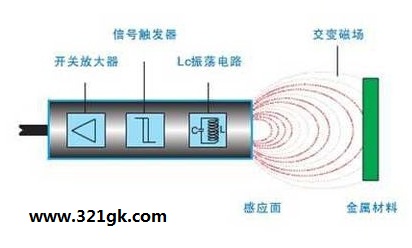

接近开关又叫接近传感器，在看很多领域当中都有一定的应用。接近传感器具有稳定性高、寿命长、功耗小、动作响应频率高、防水防尘等优点。接近开关在接线的时候接线的方法是比较复杂的，用户必须要掌握一定的接线知识这样才能正确并且快捷的安装完成接近开关。那么接近开关正确的接线方法是什么呢？今天电工学习网小编就来为大家具体介绍一下吧。

　　（1）接近开关有两线制和三线制之区别，两线制接近开关工作电压分为AC（交流）和DC（直流）电源，三线制接近开关又分为NPN型和PNP型，它们的接线方式是不同的。多凯公司还有生产四线制产品，四线制是在三线基础上实现了常开（NO）+常闭（NC）双信号端，为客户减少库存和成本。

　　（2）两线制接近开关的接线方式比较简单，接近开关与负载串联后接到电源即可，DC电源产品需要区分红（棕）线接电源正端、蓝（黑）线接电源0V（负）端，AC电源产品则不需要。
　　（3）三线制或四线制接近开关的接线：棕色线（BN）接电源正（+）端；蓝线线（BU）接电源0V（负）端；黑色线（BK）或者白色线（WH）为信号端，应连接负载。
　　（4）三线制或四线制负载接线是这样的：除负载连接接近开关信号一端，对于NPN型接近开关，负载的另一端应接到电源正（+）端；对于PNP型接近开关，负载的另一端则应连接到电源0V（负）端。
　　（5）接近开关的负载可以是信号灯、小型继电器线圈、可编程控制器plc的数字量输入模块。
　　（6）用于可编程控制器PLC需要特别注意接到PLC数字输入模块的三线制或四线制接近开关的型式选择。PLC数字信号输入模块一般可分为两类：一类的公共输入端为电源0V,电流从输入模块流出（日本模式），此时一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流从输入模块流入（欧洲模式），此时，一定要选用PNP型接近开关。千万不能选错了哟！
　　（7）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余漏电流流过，选用时应予考虑。三线制接近开关虽多了一根线，但不受剩余漏电流之类不利因素的困扰，因此工作时更为稳定可靠。
