涡街流量计维修工作中大家一定要小心谨慎 再小心谨慎

时间:2017-10-12 10:09来源:未知 作者:admin 点击:
记不正确安装涡街流量计电路板的案例: 流量计电路板突然没有显示了,发现这样的问题后,联系流量计厂家,流量计厂家要求我们自己拆卸电路板,然后返厂维修电路板,流量计厂家
记不正确安装涡街流量计电路板的案例:
流量计电路板突然没有显示了,发现这样的问题后,联系流量计厂家,流量计厂家要求我们自己拆卸电路板,然后返厂维修电路板,流量计厂家修好后,给我们发回来了,但是如果要是等流量厂家的售后过来安装需要等20天以后,这是我们无法接受的,我本着怎拆的怎么装的原则,自己进行安装。

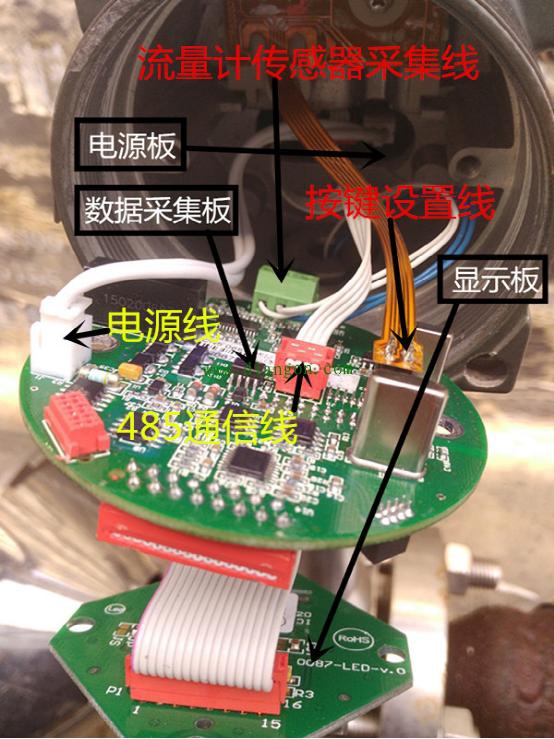

首先分析流量计电路的构造

1.电源板给数据采集板和显示板提供电源,同时也是接线端子也安装在电源板上面。
2.数据采集板采集流量传感器的信号,进行内部计算然后在传给显示板。
3.显示板主界面有瞬时流量和累计流量显示。

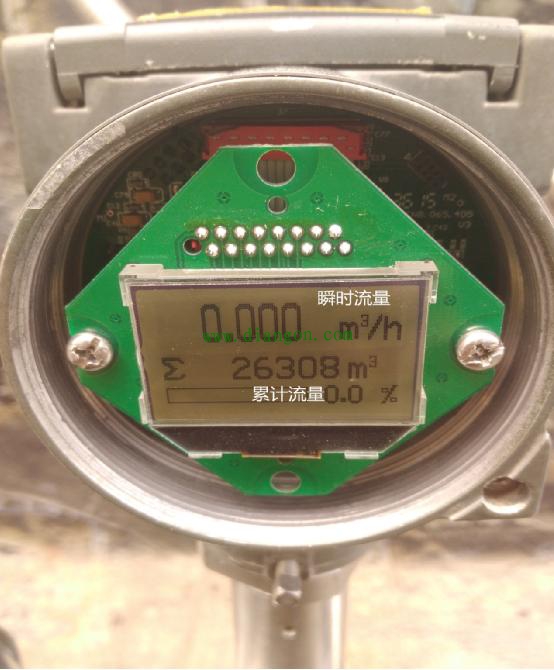

我们当时几乎搞明白流量计所有的外接线和互联线之间的关系,在这中情况下我们开始安装流量计电路板,流量计电路板安装好出现了流量计的有显示,有累计流量显示,但是就是没有瞬时流量显示。
但是我们最初怀疑是没有用水,肯定瞬时流量没有,但是我们等了2个小时候,没有显示,我们人工打开阀门开始放水,瞬时流量还是没有显示,我们才意识到,可能表或者传感器有问题,电话咨询厂家,安装厂家提供的数据测量传感器阻值,没有问题。排除了传感器故障。电路板厂家回复肯定没有问题,建议我们重新安装流量计电路板。

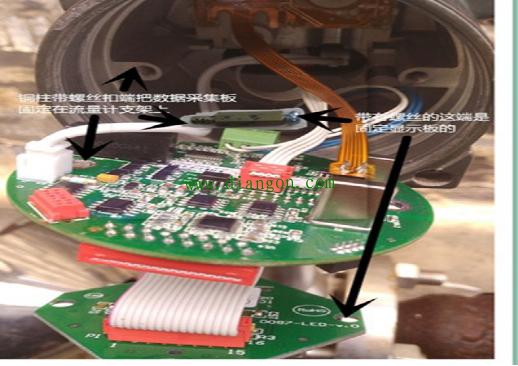

我们在这种情况下抱着试一试的态度,重新安装发现,当我们吧流量计电路板不固定的时候有瞬时流量,固定了就没有了。经过排查发现了原来是铜柱和数据采集电路板短路造成了,瞬时流量没有显示。


对就是铜柱带螺丝扣的端在固定的时候碰到了数据采集板的圆孔位置。造成的瞬时流量没有显示的后果。

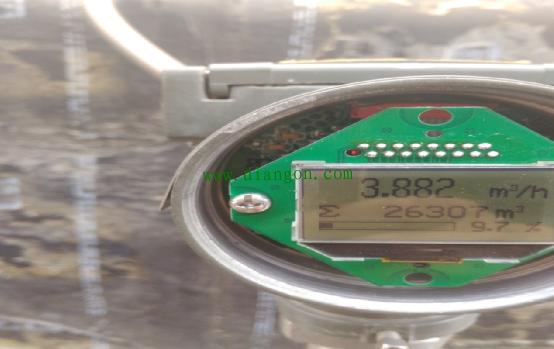

拆掉了一端固定流量计电路板的后瞬时流量出现了,立方米/每小时,故障排除了,就是这么一个看似特别简单的故障,让我们忙了正在一天的时间,我们在以后的维修工作中建议大家一定要小心谨慎,在小心谨慎,在加小心谨慎,维修电工的是一个队综合能力要求很高的工种。
