两线制变送器接线示意图
两线制变送器如图所示，其供电为24VDC，输出信号为4-20mA，负载电阻为250Ω，24V电源的负线电位最低，它就是信号公共线，对于智能变送器还可在4-20mA信号上加载HART协议的FSK键控信号。

用智能差压变送器调校微压仪表方法图解

用智能差压变送器来调校微压仪表是一种实用、有效又不被大家熟知的调校方法微压力、微差压仪表或变送器，在工厂有广泛应用，且多数仪表准确度为1.0-2.5级。微压仪表调校都不太复杂，关键是压力标准表的选择，有时很难选到合乎要求的标准表，致使调校结果难保证仪表准确度。
差压变送器具有准确度高，温度误差和静压误差小，量程可调比大，通过手操通信器就可直接对智能差压变送器进行操作，并可进行计量单位的换算如Pa、kPa等。由于智能差压变送器的上述特点，使其有可能作为压力检测标准表，对微压仪表进行调校，调校接线如图所示。通电预热后，用手操通信器，将智能差压变送器的计量单位调至与被调校微差压变送器一致，并使其输出设定为线性。然后调整压力源的压力，用手操通信器读取智能变送器输入压力的准确数值，即可正式调校微压仪表了。先确定被调校仪表各校验点的输入压力值，然后由压力源输入压力，各输入压力的标准值由手操通信器读取，逐点校验微压仪表示值，再根据记录计算出被校仪表各点的误差，若超差再进行调整。

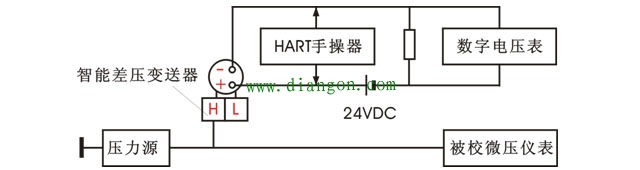

用智能差压变送器调校微压仪表示意图
与微差压变送器配用的数显表，若输入信号为4-20mA时。也可将智能变送器设定为4-20mA的恒流源。然后对二次仪表进行调校。用智能差压变送器来调校微差压变送器要说明的几个问题是：
1、智能差压变送器一般准确度在上0.1%左右，而国产的数字压力计的准确度大多为0.05%级和0.1%级，但0.05级的微压数字压力计很少。用智能变送器作标准表使用时，虽然受供电电压、重力加速度、温度等因素的影响。但整套校验装置的总不确定度仍小于0.2%。因此用其来调校1-2.5级的微压仪表是完全表可以满足要求的。当然还应定期对智能变送器进行检定。
2、在调试中如发现智能差压变送器的测量头垂直放置时，虽无压力输入，问但手操通信器上仍可读出一个很小的压力示值，这是由于测量膜片自重引起的，属正常现象。解决办法是，稍微改变智能差压变送器的放置位置，使智能差压变送器在无压力输入时，手操通信器的压力读数为零即可。
3、对于已使用智能变送器的企业，采用用智能差压变送器来调校微压仪表是很经济的，不用增加任何投资，对还没有使用智能变送器的企业，如购置智能变送器及手操通信器，专门用智能差压变送器来调校微压仪表是否合算应权衡比较。
