有的生产机械往往要求运动部件实现正反两个方向运动。

例如，机床的工作台前进与后退、主轴的正转与反转、起重机的上升与下降等，这就要求拖动生产机械的电动机能实现正反转控制。

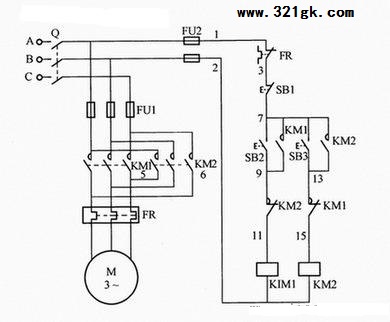

如下图所示是利用接触器互锁的正反转控制电路，图中主电路采用了两个接触器，其中KM1用于正转，KM2用于反转。

两个接触器不能同时通电，否则会造成两相电源短路。因此将两个接触器的常闭辅助触点接入对方线圈电路，以实现互锁。

正向转动控制：合上电源开关Q，按下正向起动按钮SB2,接触器KM1的线圈通电并吸合，其主触点闭合，常开辅助触点闭合自锁，电动机M正向旋转。同时KM1的常闭辅助触点断开，避免接触器KM2通电。

这时电动机所接电源的相序为A-B-C。

反向转动控制：如果需要电动机由正向旋转变为反向旋转，先按下停止按钮SB1，使正转电路断开，然后再按下反向起动按钮SB3,接触器KM2线圈通电并吸合，其主触点和常开辅助触点闭合，使电动机反转。

同时KM2的常闭辅助触点断开，避免接触器KM1通电。这时电动机所接电源相序为C-B-A。

如要电动机停止，只需按下停止按钮SB1即可。 (责任编辑：admin)
