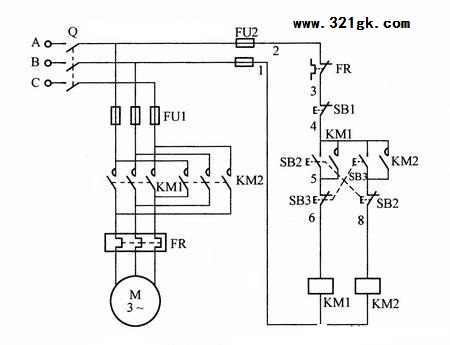

如下图所示电路是一款按钮互锁正反转控制电路，实际上它是将两个接触器的常闭触点去掉，换上复合按钮的常闭触点，来实现正反转互锁控制的。复合按钮的特点是，同一个按钮上的常开触点和常闭触点联动，并且操作时常闭触点先断开，常开触点后闭合，复位时，常开触点先断开，常闭触点闭合。

1. 正转控制：合上电源开关Q，按下正转按钮SB2,接触器KM1线圈通电并吸合，其主触点闭合、常开辅助触点闭合并自锁，电动机正转。这时电动机所接电源相序为A-B-C。
2.
3. 反转控制：按下反向起动按钮SB3,此时SB3的常闭触点先断开正转接触器KM1的线圈电源，按钮SB3的常开触点才闭合，接通反转接触器KM2线圈的电源，使KM2吸合，辅助常开触点闭合并自锁，主触点闭合，电动机反转。这时电动机所接电源相序为C-B-A。

如需要电动机停止，按下停止按钮SB1即可。
