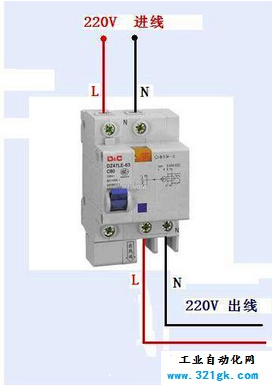

家用漏电保护器的接线如图：
漏电保护器上端接电源L、N。
下端负荷侧接出线。

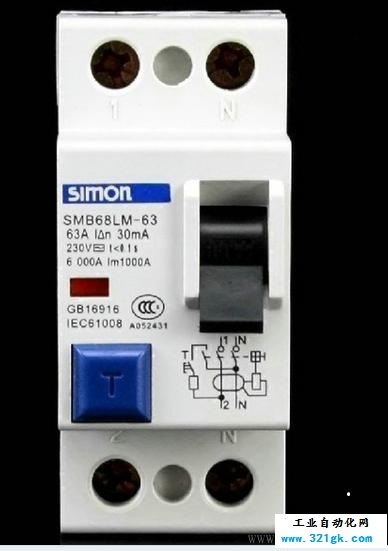

西蒙漏电断路器的接线方法
上进 下出 1火线进， 2火线出，1右边的 N 是零线进，2右边的N是零线出
T 是试验按钮，在有电情况下，按下漏电 断路器会跳闸。
额定电流63A
漏电电流30毫安
漏电动作线圈230V
漏电动作时间小于0.1秒
短路电流6000A
瞬时电流1000A
