标准电力互感器传递过电压的测量方法

时间:2015-12-10 11:20来源:未知 作者:admin 点击:
1、标准对电力互感器的传递过电压测量的要求 GIS用互感器传递过电压试验线路如图1所示。 图1 GIS用互感器传递过电压试验线路 传递过电压U2应在开路的二次端子上测量,通过50同轴电
1、标准对电力互感器的传递过电压测量的要求

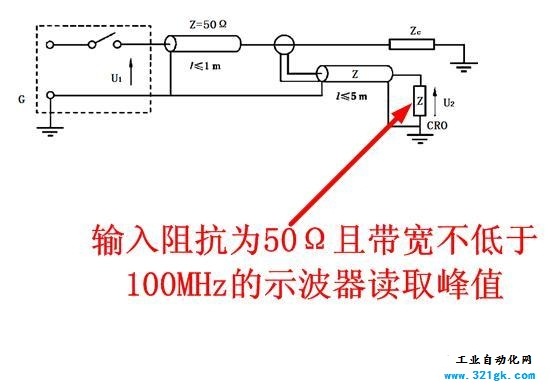

GIS用互感器传递过电压试验线路如图1所示。
图1 GIS用互感器传递过电压试验线路

传递过电压U2应在开路的二次端子上测量,通过50Ω同轴电缆连接输入阻抗为50Ω且带宽不低于100MHz的示波器读取峰值。当被测互感器有多个二次绕组时,应一次对每一个二次绕组进行测量,在二次绕组具有中间抽头时,只需在绕组满匝数对应的出头上进行测量。

2 利用示波器测量电力互感器传递过电压的问题

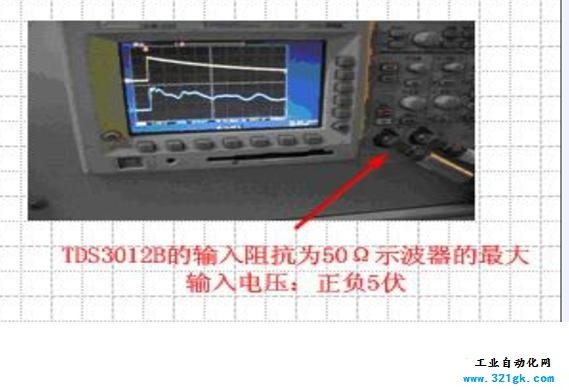

TDS3012B的示波器如图2所示。
图2  TDS3012B的示波器

利用示波器测量电力互感器传递过电压的问题:

1) 对应的冲击波发生器产生的波形过低,且使用不方便;

2) 高压试验室的干扰和噪声复杂,其水平有時超过5伏;

3) 输入阻抗为50Ω且带宽不低于100MHz的示波器的测量难。

2 利用示波器的输入阻抗1MΩ测量电力互感器传递过电压的可能性

TDS3012B示波器的输入阻抗为1MΩ和示波器的输入阻抗为50Ω测量关系。

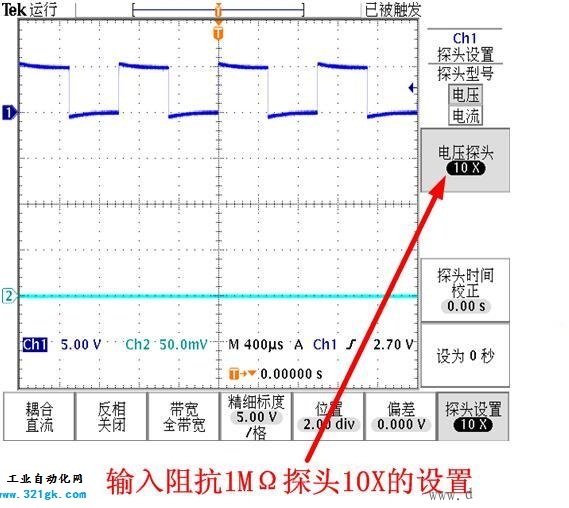

1)TDS3012B示波器的输入阻抗1MΩ時,测量5伏校正信号如图3.1。
图3.1   输入阻抗1MΩ時,测量5伏校正信号

TDS3012B示波器的输入阻抗1MΩ時,测量5伏校正信号为500mV。

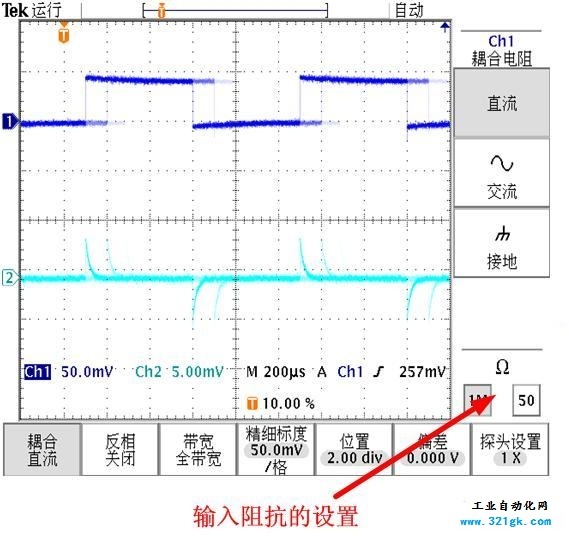

2)TDS3012B示波器的输入阻抗50Ω時,测量5伏校正信号如图3.2
图3.2    输入阻抗50Ω時,测量5伏校正信号

TDS3012B示波器的输入阻抗50Ω時,测量5伏校正信号为50mV。示波器的输入阻抗1MΩ测量5伏校正信号的值约为输入阻抗5Ω测量5伏校正信号的值10倍。
