实际电路都是由电磁性质较为复杂的元器件组成的，这些元气件难以用数学模型描述。在电路分析中通常抓住其主要性质，忽略其次要性质，将实际电路中的元器件所体现出来的物理性质抽象化，用一些集中的理想电路元件来模拟实际电路元件。比如日光灯电路，其灯管用电阻元件来表示，镇流器用电感串联电阻来表示。

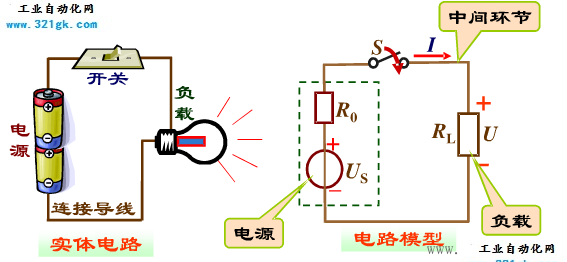

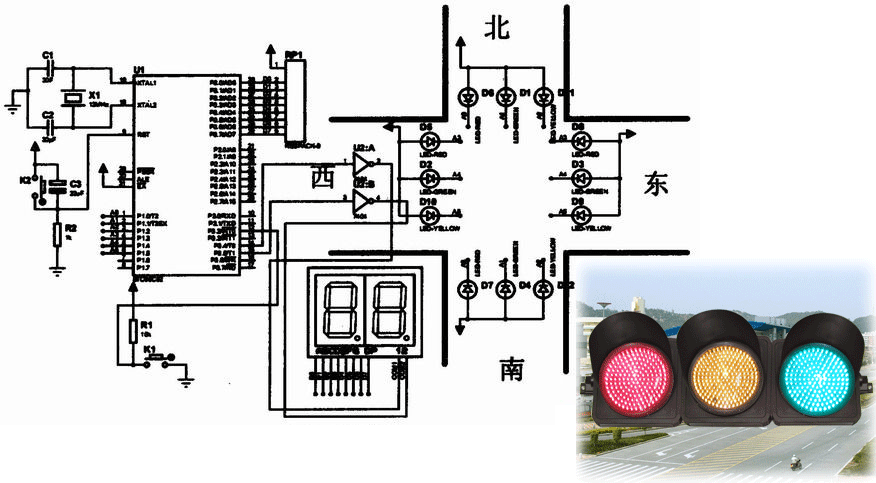

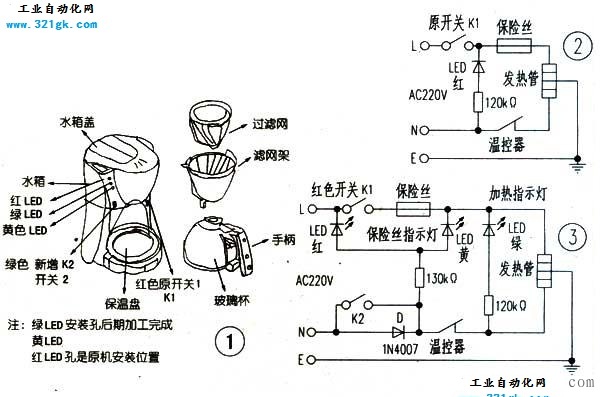

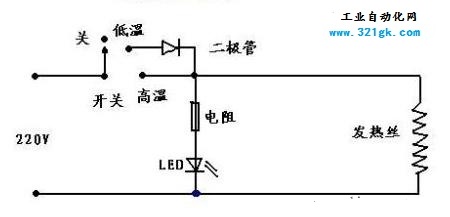

电路模型是实际电路抽象而成，它近似地反映实际电路的电气特性。电路模型由一些理想电路元件用理想导线连接而成。用不同特性的电路元件按照不同的方式连接就构成不同特性的电路。

电路模型近似地描述实际电路的电气特性。根据实际电路的不同工作条件以及对模型精确度的不同要求，应当用不同的电路模型模拟同一实际电路。

这种抽象的电路模型中的元件均为理想元件。

电路模型的表示方法：

电路模型中元件符号

(1) 电路图；

(2) 电路数据（表格或矩阵）。

使用电路模型可以表示出：

(1)电路元件的特性；

(2)元件间的连接关系。
